2009.11.29 LED電源の調整について。
LED電源の電圧がなかなか合わないという声を聞きますので私がどうやっているかというと、
地味に実際のLEDのvfを測っています。

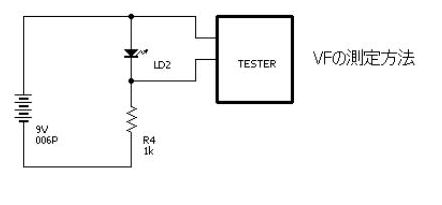

↓以下の様にLEDのvfを測っています、チップのLEDでも普通のLEDでも同じです。

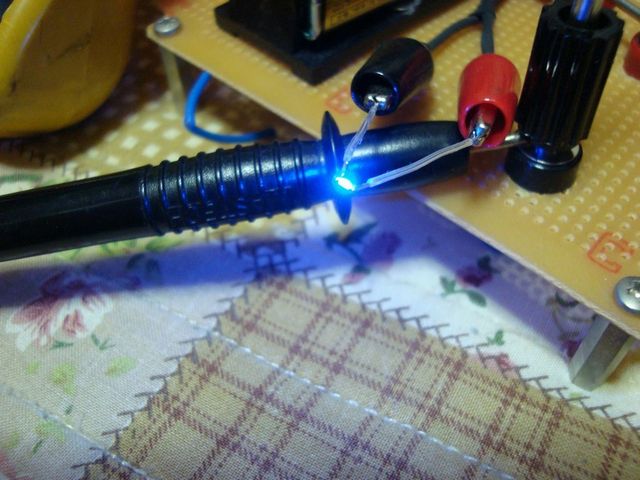

チップLEDの場合はリードを付けて測ります。

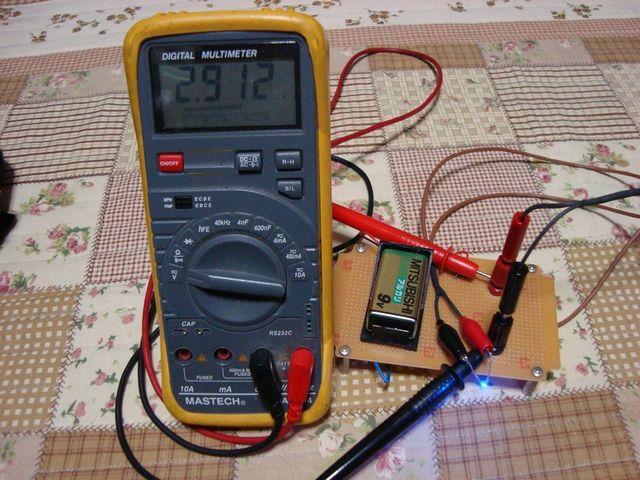

写真はチップLEDですが普通のLEDも同じ物で測れます、こうして1.9Vとか2.2Vの
物を数種類手元において使っています、ただ3.3Vだけはなかなかちょうど良いのが
なくて小信号用ショットキーダイオードを直列に入れて調整しています。
小信号用ショットキーダイオードは0.2Vから0.3VのVFを持っているのでどうしても合わない時の調整用にはばっちりです。

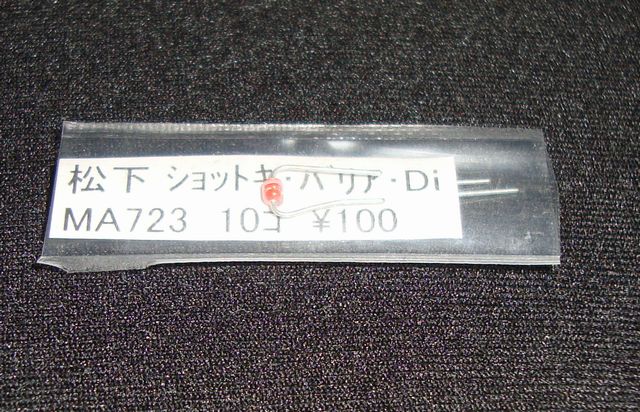

写真のダイオードは鈴商で買ったパナソニックのショットキーです。

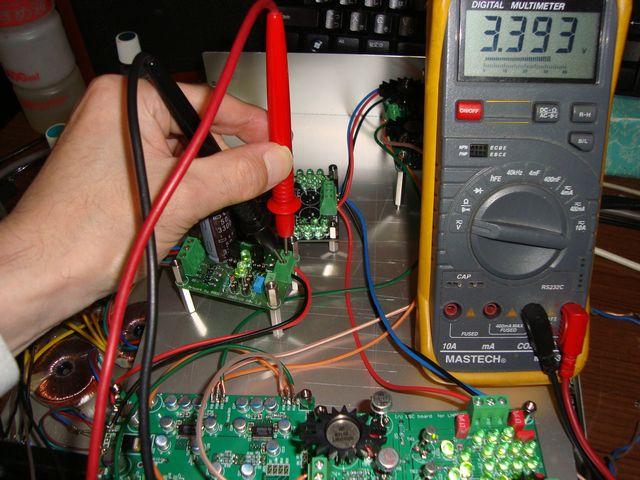

これで3.3Vの調整は良いでしょう、3.3Vの5%だと3.465Vまで許容されるのでばっちりです。
