3端子toTPS7A47変換基板
2013.01.14 3端子toTPS7A47変換基板を考えてみる
話題のレギュレータですが私がやるとしたらやはりこんな感じでしょうか。
3端子レギュレータをTPS7A47電源基板に変換してしまうというこれまでの
3端子レギュレータをLED電源に置き換えたノリです。
アートワークは140umを考慮して0.3mmのクリアランスを取ったため、かなり
隙間だらけです。
これで3端子toLED基板と同じ大きさです、普通の3端子をそのままTPS7A47に置き換えることが出来ます。
パワーを食う場合には裏にシリコンゴムシートを挟んでヒートシンクを背負わせます。
あるいは裏にシリコンゴムシートを挟んでシャーシにネジ止めして放熱するのも良いでしょう。

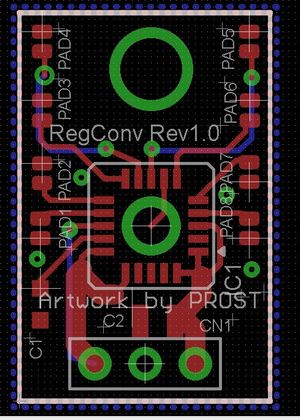

↓両面のアートワークイメージ。
↓表面のアートワーク。

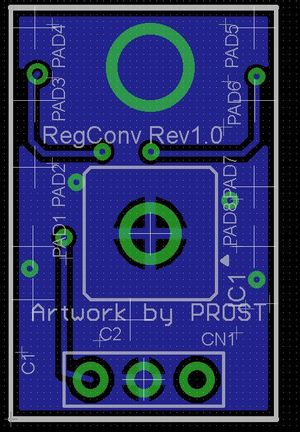

↓裏面のアートワーク。
↓回路図。
回路図
何せこの大きさですから、取り付けが出来るかどうか。
私はそこそこ器用な方だと思いますが、これを見るとハンダ付けする自信がありません。
実装を業者に出すとえらく高くつくし、困ったもんだ。
家にマッチが1本も無かったのでこのマッチ棒との比較写真が撮りたいばかりに
100均まで買いに行って来ました。まっち1本欲しかったのに6箱もついてきました。
これがFixバージョンです。INPUTのコンデンサも入れて安定度を高くしました。

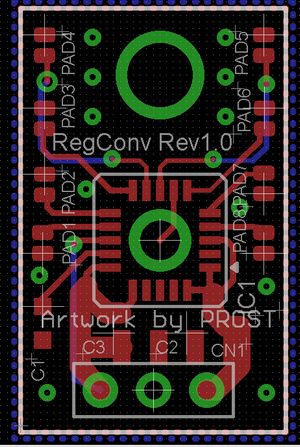

↓両面のアートワークイメージ。

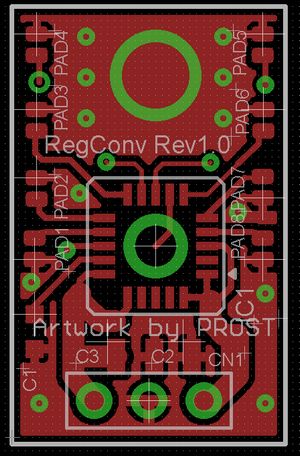

↓表面のアートワーク。

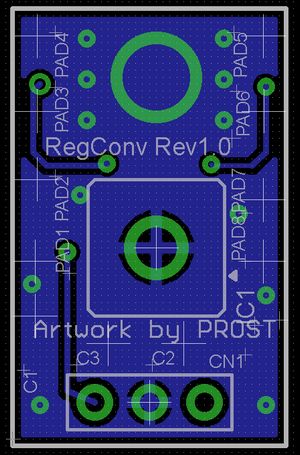

↓裏面のアートワーク。かなりベタGNDが強力になりました。
3端子toTPS7A47変換基板に関するアンケート
3端子toTPS7A47変換基板はおかげ様で、かなりの反響を頂いております。
そこで頒布出来るかどうかのアンケートを行います。
この基板はICの価格が高いのとちょっと良いコンデンサを使いたいので
1枚当たりICとコンデンサ3個全てをセットにして頒布しようと思っています。
1枚1,000円で頒布出来る程度の数が集まりましたら頒布します。
今の時点では実装済み、Check済みの物はありません。
タイトルに
3端子toTPS7A47変換基板
と書いて何枚必要か
3端子toTPS7A47変換基板（1セット1枚） ?セット
と書いてお送りください。
2013.01.19 3端子toTPS7A47変換基板頒布決定
皆様アンケートにご協力頂きありがとうございました。
頒布可能な枚数に達しましたので頒布を行うことに決定しました。
もうアンケートを送る必要はありません、基板が欲しい方は本番の募集の時に
メールして下さい。
また、アンケートにご協力頂いた方もお手数ですが、本番の募集の時に再度メール
で申し込んで下さい。
メールはこちら
Mail to: prost@telnet.or.jp
2013.02.02 3端子toTPS7A47変換基板電圧の設定方法

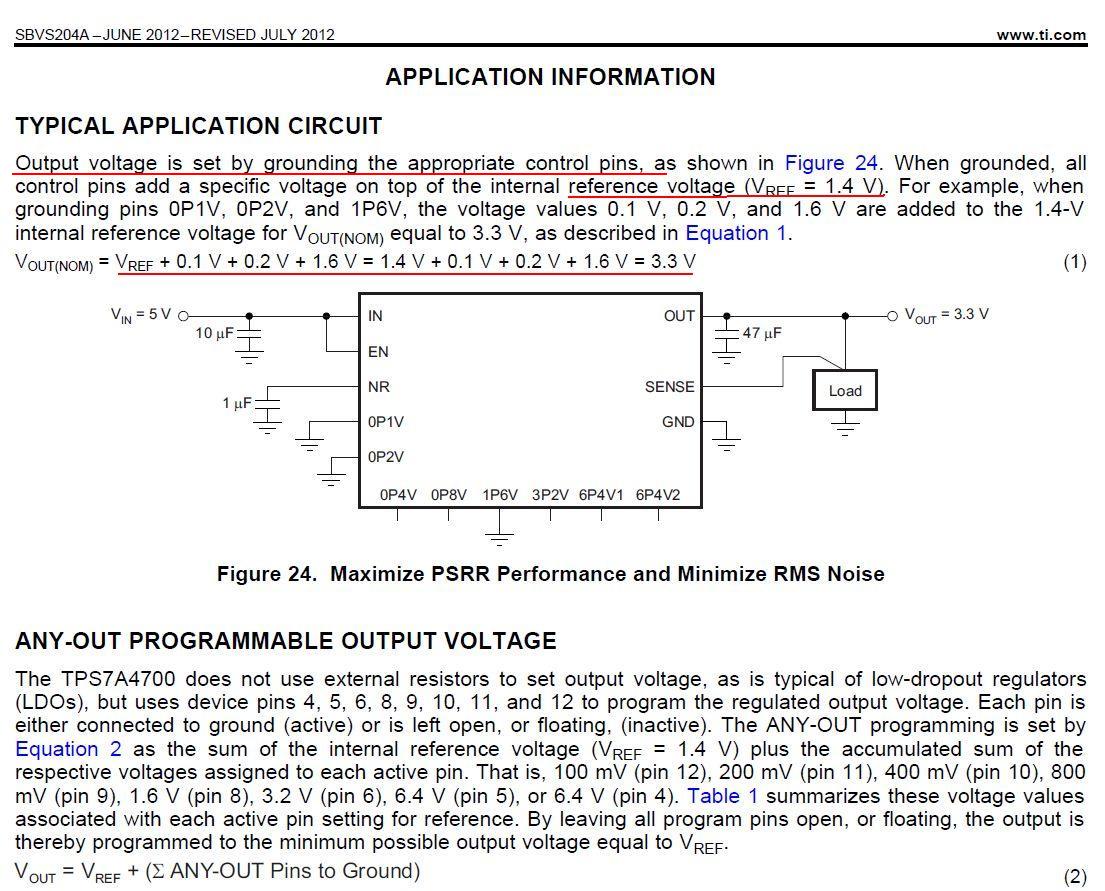

電圧の設定方法ですが、データシートを見てみましょう。
電圧の設定方法はコントロールpinをGNDにセットしろと書いてあります。
それから、Vref=1.4Vとありますね、
電圧の設定方法はその左下に3.3Vを作る場合として書いてあります。
1.4Vは最初から乗ってくるので0.1V（pin12（0p1））と0.2V（pin11（0p2））と1.6V（pin8（1p6））
の3つのpinをGNDに落とせば良いということになります。
私の基板だとPAD1、PAD2、PAD5をショートさせれば3.3Vが作れます。
5Vを作る場合PAD3、PAD6をショートさせれば良いわけです。

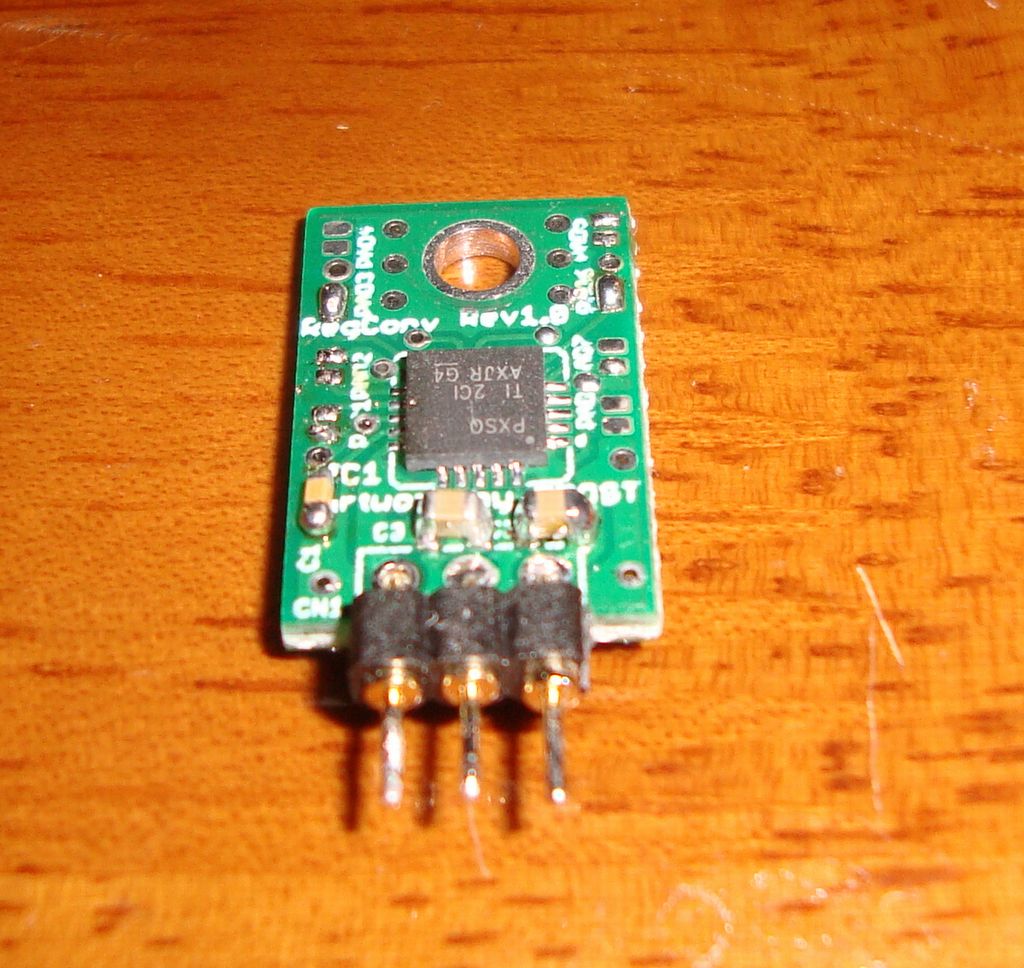

3端子toTPS7A47変換基板の動作確認が取れました。
逸る心を抑えつつ

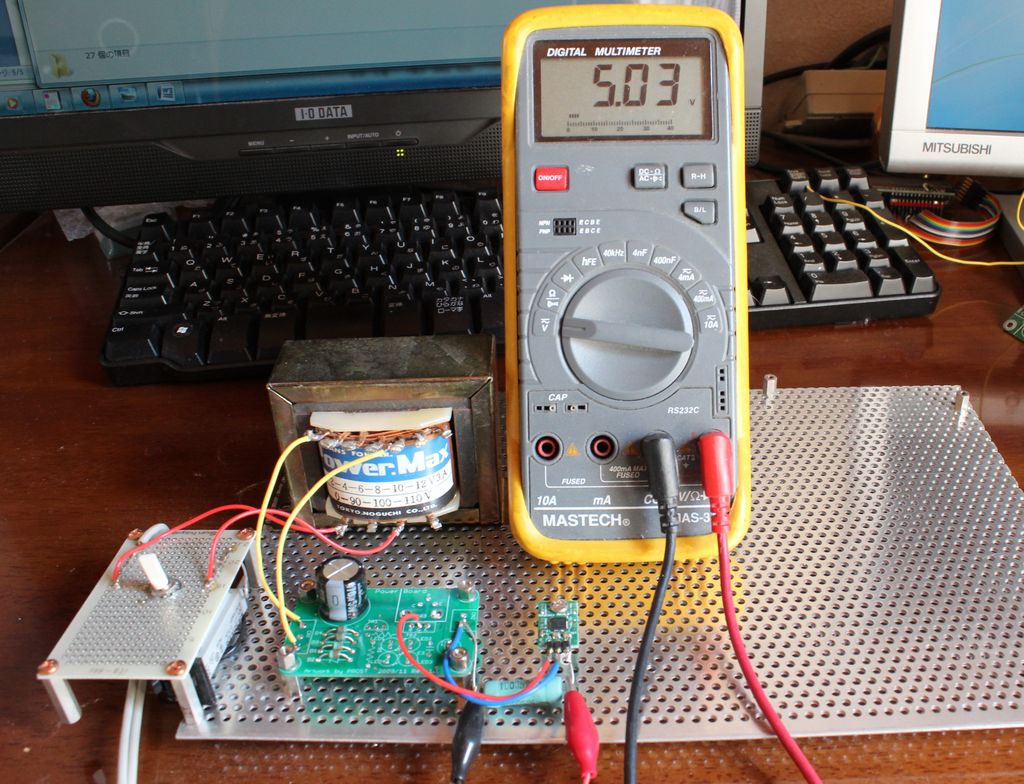

電源の実験セットを作ります。8Vくらい入れて50mA程度流せば良いでしょう。
ぴったり5Vが出ています。

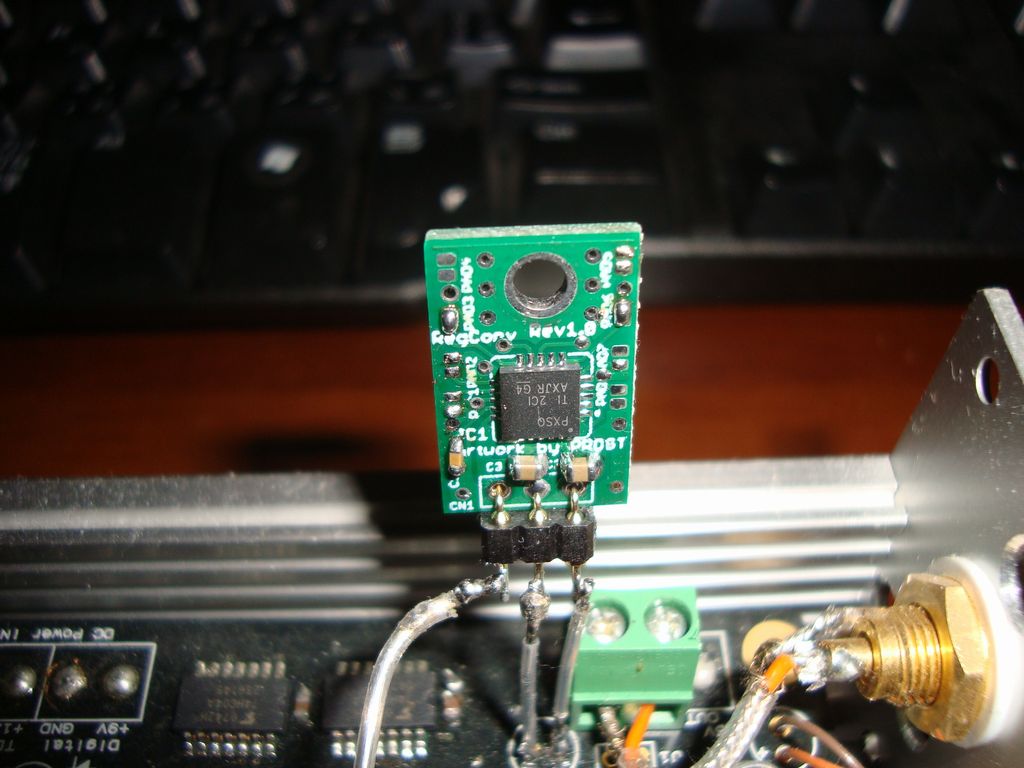

まずは普通の3端子レギュレーターから。
ふむ、ふむ、ごく普通の音がします。買って来た製品の音ですね。
TPS7A47変換基板を聴いてみましょう。
おお！これは滑らか、高域も伸びていて情報量も十分です、それでいてうるさくない。
ボーカルも1段と潤って聴こえます、かなりプラシーボ状態かもしれません。
低域も十分出ていますブーミーではなく絞まった良い感じの低域です。
そしてもう一度3端子。
あららー、高域伸びないですね、鮮度が落ちてしまいました。
低域は出なくなって重心が高くなってしまいました。明らかにTPS7A47の勝ちです。
2015.07.20 情報追加
基板上のC1は小さい方1ufです、C2、C3は大きい方10ufです、どちらもピンセットでつまみそこねて無くしてしまった
場合に備えて予備のコンデンサーを入れてあります。余ったらC2に上積みして良いです。
本日2月2日から3週間2月24日の17時まで頒布の受付をします。
3月10日作成マニュアルを更新しました。
作成マニュアルです。
