2009.10.25 5V 3.3V 共用電源基板
LED電源の解説追記

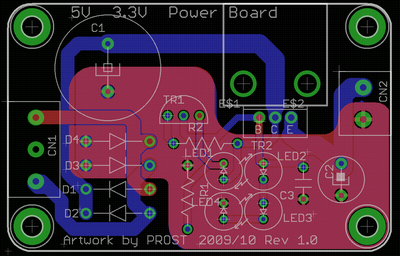

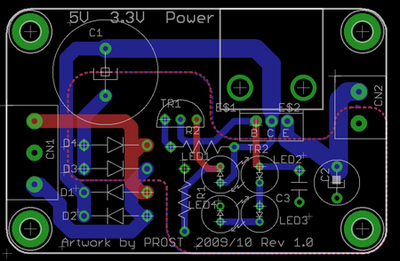

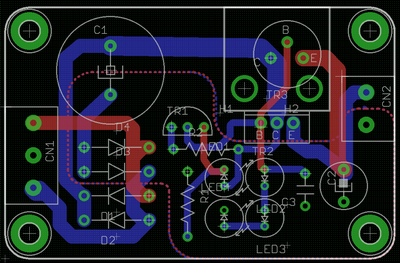

LED3個で5V、LED2個で3.3Vどちらも自由に作れます。私自身少なくとも10枚ほしいです
サイズは40mm×60mmです。
Mail to: prost@telnet.or.jp
2009.11.29

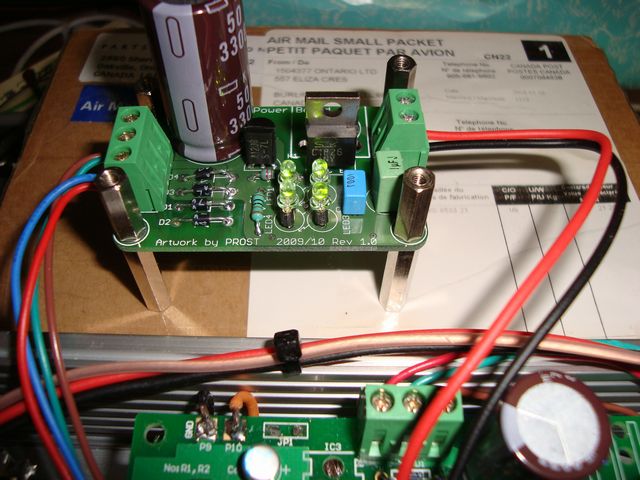

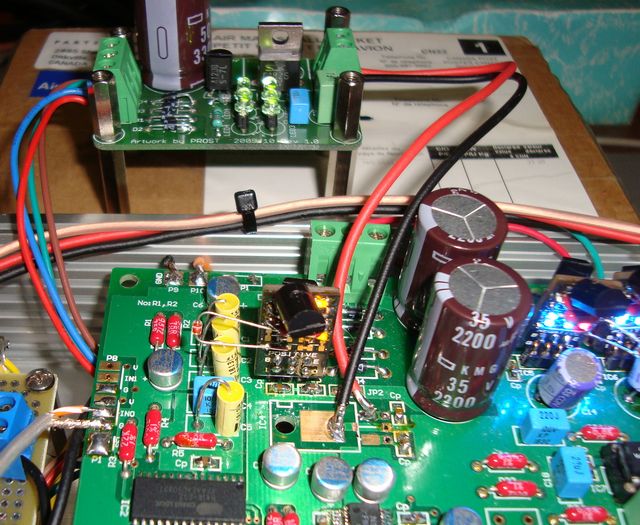

5V 3.3V 共用電源基板が出来てきたので早速動作チェックをしました。

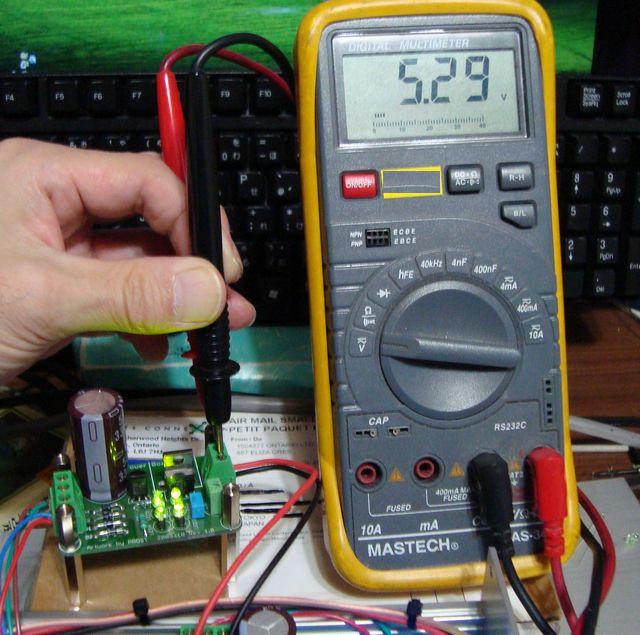

FN1242 1.5の5Vを作ってみました、5.29Vと気もーち高めですが1個を適当な赤にすれば大丈夫でしょう
今回私が使ったLEDです、
回路図を公開します、
部品表です、
2009.12.05 LED電源の調整について。LED電源の電圧が合わない場合
私がFN1242_1.5を作った時に使ったトランスを紹介します。
±15Vに使っているトランス
RS品番 278-7002 メーカー名/ブランド名 Nuvotem メーカー型番60034
5Vに使っているトランス
RS品番 278-6885 メーカー名/ブランド名 Nuvotem メーカー型番60020
3.3Vに使っているトランス
RS品番 278-6829 メーカー名/ブランド名 Nuvotem メーカー型番60010
です。
