MONYACA7 BAL用 PCM1704 BT基板

Monyaca7-BAL用のPCM1704 Bluetooth基板です

monyaca7 BAL Ver2を対象としています。Ver1は基本的に非対応です。
また、monyaca9にも使えませんので注意!

・NOS(ノンオーバーサンプリング)版 SOP オペアンプ
・NOS(ノンオーバーサンプリング)版 muses05 オペアンプ
・OS(オーバーサンプリング)版 SOP オペアンプ
・OS(オーバーサンプリング)版 muses05 オペアンプ
の4種類があります。色は黄色です。4種4枚1セットの頒布です。

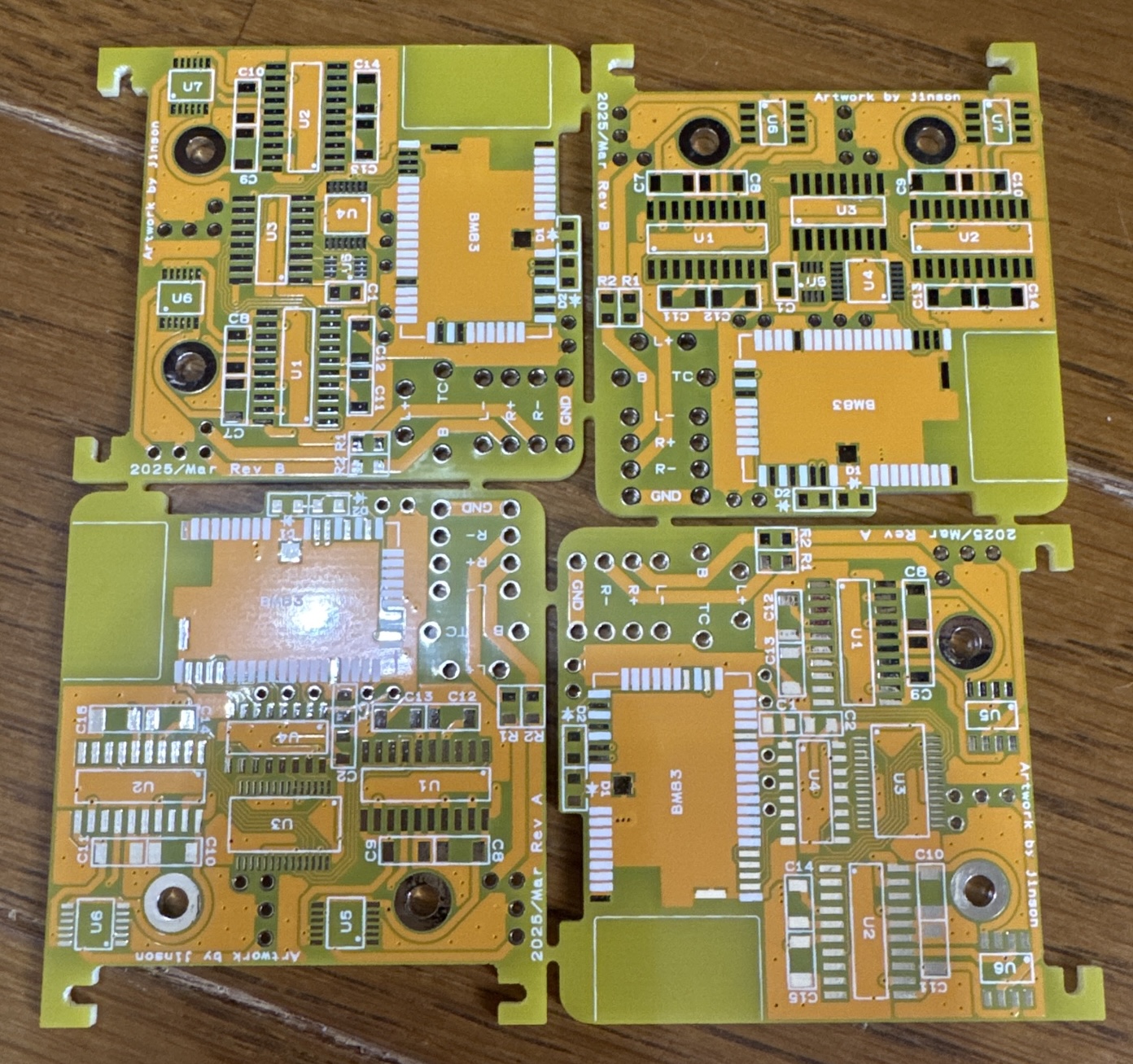

NOS版の参考(写真は試作です。頒布は黄色基板になります)

OS版の参考(写真は試作です。頒布は黄色基板になります)

部品、組み立て方は説明書を参照してください。

1704_BT_NOS_20250306.pdfNOS版説明書

1704_BT_OS_20250304.pdfOS版説明書

Bluetoothの設定はこちらの「設定方法」のドキュメントを参照してください
OSバージョンは、MCLKを256fsで有効にしてください
