2022/09/20 火

NosPiDAC Tube MT zero

Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて真空管 DACにするもの

Tube MT/BTを、ラズパイzero系に対応し、B電圧を倍電圧化(24V)、アンプモードの切り替え(BUF/AMP)したもの。

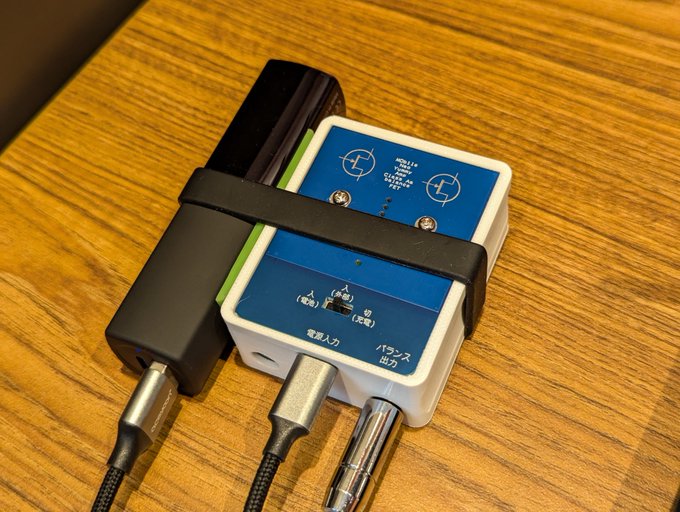

専用ケースに入れた例


・Raspberry pi Zero、BTM875モジュールなど、Raspberry pi zero互換のI2Sデバイスを対象としています
・真空管は6DJ8(6922)/5670(2C51)/12A〇7/5755(470A)に対応しています。
※基板レジスト色はロットにより変更になることがあります。
※回路図はありません。基板の部品定数やパターンから読み取ってください。
NosPiDAC Tube MT Zero
・DACにTDA1387を採用しており、16bit/192KHzまでの再生に対応しています。
 アイソレート型DC/DCを採用しています。(オプション)
・リポ内蔵を前提としています。なれている方以外は手を出さないでください。
Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて真空管 DACにするもの
・真空管によって相性等の問題が発生する可能性がありますが、あらかじめご了承願います。

20220920TubeMTZero.pdf組立説明書


20220908mtzero.pdfケースデータ

2022/08/13 土

NosPiDAC MAX

Raspberry piと組み合わせて、色々なDACに対応したDAPをつくるもの。




■特徴 / Feature
・Raspberry pi 3Aに対応しています。
・・色々な専用DACモジュールに対応しています。
・18650電池内蔵を前提としています。なれている方以外は手をださないでください。
・2.8インチタッチ液晶は安価な感圧式に対応しています。
昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。
・本体サイズは84mm x 29.5mm x 140mmです。初代ゲームボーイ(90mm x 32mm x 148mm)よりは小さいです。

■違い / difference
いままでリリースしてきたNosPiDAC Crown/DaydreamなどのシリーズのDACをモジュールとし、ラズパイとDACを電源分離(18650x2)することにより音質方向に振ったものです。


■ご注意
・Raspberry piが別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。

max20220425.pdf組み立て説明書(新2022/04/05以降の頒布版)

MAX_MAIN0223.pdf組み立て説明書(旧2022/02/23版)

音を出すためには、DACモジュールが別途必要です。
以下DACモジュールの説明書です。


TDA1541A220212.pdfTDA1541A基板

PCM56P_220212.pdfPCM56P/61P基板

PT8211_220203.pdfPT8211基板

NUTUBE_220203.pdfNutube基板
nutube20220706.pdfNutube基板 ver2(2022/7/6以降)

1543_s.pdfTDA1543基板

TDA1387_220212.pdfTDA1387基板

TDA1541para_220223.pdfTDA1541 2para基板

TDA1543_2para_20220331.pdfTDA1543 2para基板

TDA1543_2para_20220813.pdfTDA1543 2para基板 ver2(2022/8/13以降)

TDA1387_2para_20220328.pdfTDA1387 2para基板

submini_20220508.pdfsubmini真空管基板

1541jfet_20220515.pdfTDA1541 J-FET I/V基板

PCM1704_20220523.pdfPCM1704基板

起動イメージはこちらです
ダウンロード
volumio タッチUI ノーマル液晶 「volumio-x.xxx-MAX_touch_vx.rar」
volumio タッチUI blue-7さんIPS液晶 「volumio-x.xxx-MAX_touch_vx_ips.rar」
volumio MPD GUI ノーマル液晶 「volumio-x.xxx-MAX_Mpd_GUI_vx.rar」
volumio MPD GUI blue-7さんIPS液晶 「volumio-x.xxx-MAX_Mpd_GUI_vx_ips.rar」

ケースデータはこちらです
ダウンロード
サイズとファイル名は以下のとおり
Raspi 3A+用ナローケース (84mm x 29.5mm x 140mm)「MAX Narrow」
Raspi 3A+用ナローケース + 追加18650 (84mm x 29.5mm x 161.5mm)「kakugari new MAX Narrow 18650」
Raspi 3B/4B用ワイドケース (92mm x 29.5mm x 140mm)「MAX Wide」
Raspi 3B/4B用ワイドケース + 追加18650 (91mm x 29.5mm x 161.5mm)「kakugari new MAX Wide 18650」バッテリー残量LEDしきり 「8LED sepa」
基板サポート「support」
続きを読む>>

2022/07/08 金

NosPiDAC Base MAX

Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて音楽プレイヤーにするもの


■特徴 / Feature
・Raspberry pi Zero、BTM875モジュールなど、Raspberry pi zero互換のI2Sデバイスを対象としています
・amanero(combo384)を差すことができます。
・色々な専用DACモジュールに対応しています。DACモジュールはNosPiDAC MAXと共通です。

■ご注意
・Raspberry piが別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。


・色々な専用DACモジュールに対応しています。DACモジュールはNosPiDAC MAXと共通です。


basemax20220708.pdf組み立て説明書

RaspBerry Pi zeroを利用した場合の起動イメージはNosPiDAC 1.3に共通です。

2022/05/15 日

NosPiDAC Zero MAX

Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて音楽プレイヤーにするもの



■特徴 / Feature
・Raspberry pi Zero、BTM875モジュールなど、Raspberry pi zero互換のI2Sデバイスを対象としています

・色々な専用DACモジュールに対応しています。DACモジュールはNosPiDAC MAXと共通です。

 アイソレート型DC/DCを採用しています。
・18650電池内蔵を前提としています。なれている方以外は手をださないでください。


zeromax_20220515.pdf組み立て説明書

ケースデータ

2022/05/08 日

TDA1541A Reclock Board

TDA1541Aにセットすることにより、DEMリクロックすることができる下駄です。
フットプリントはTDA1541Aと同じなので、高さ方向が許せば汎用的に使えるはずです。(動作を保証するものではありません)



1541reclock20220508.pdf組み立て資料
