Raspberry Piに液晶、ゲームパッド、フルキーボードを付けてハンドヘルドコンピュータにしてしまおうというモノ
Raspberry Pi with LCD, game pad and full keyboard to make it a hand-held computer.

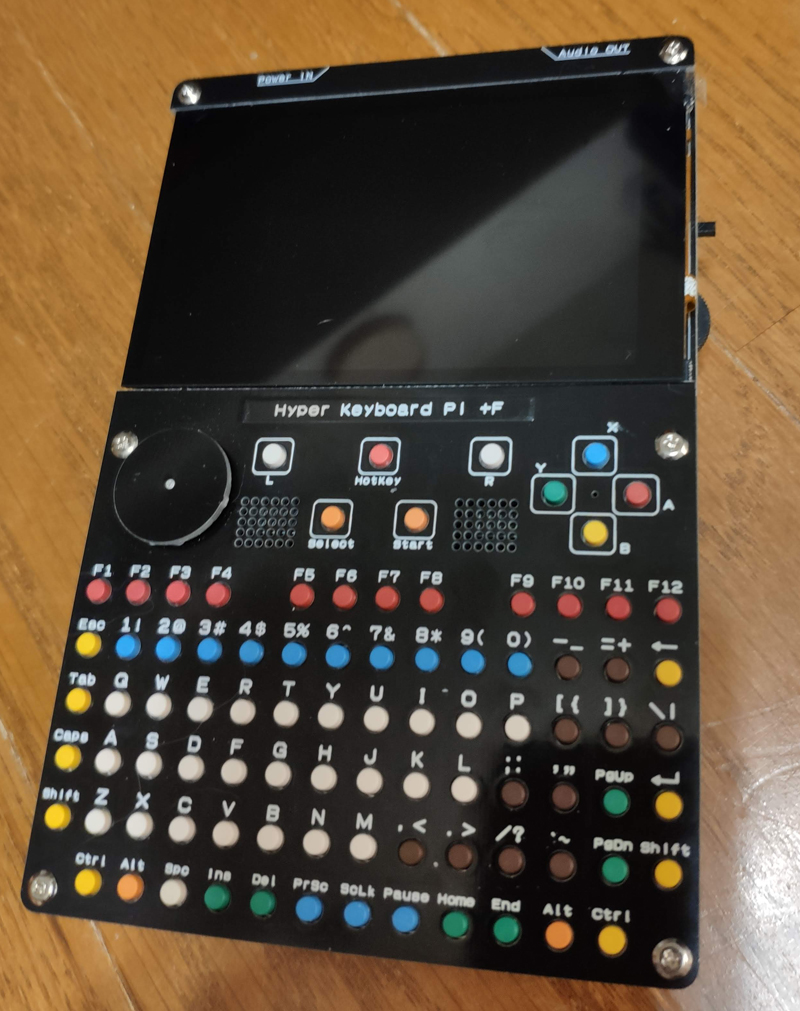

Hyper Keyboard Piに、ファンクションキーを付けたバージョンです。

This Model is Hyper Keyboard Pi with function key appended.



頒布中 / now on sale


※パネル等も基板でつくってますので、多少のスレ、傷はあります。ご納得の上、購入願います。※
Because it is made of PCB, there are some scratches. Please buy after being convinced.


※写真は試作機です。頒布品とは一部仕様が異なるなることがあります。※
※ The photo is a prototype. Some specifications may differ from those of distribution products. ※

※HyperPixel4.0(液晶)とraspberrypi,モバイルバッテリー、ＳＤカード、ＵＳＢケーブルなどは付属しておりません。
必要な部品については、部品表を参照してください。
(すみません、メンテの都合上英語マニュアルのみとなります。）

※ HyperPixel 4.0 (LCD), raspberrypi, mobile battery, SD card, USB cable are not included.
Please refer to the parts list for the required parts.
**English Manual** (NotInclude Tactile Switch version)

**English Manual** (Include Tactile Switch version. Sale start on 2021/4)

特徴 / Feature
・Raspberry pi3または4をハンドヘルドコンピュータ風にする基板です。
・ラズパイで動くＯＳなら、なんでもＯＫです。　ただしHyperPixel4.0（液晶）が対応している物に限ります。
・15cm x 10cmのコンパクトサイズです。
・液晶にHyperPixel 4.0を採用していますので、高精細、大画面（４インチ）を楽しめます。
・足の細い面実装部品はつかっていませんので、手順さえ守れば組み立て簡単です。

・This kit which make raspi3 or 4 a hand-held computer
・support raspbian and other OS.
however its limited to those hyperpixel4.0 supported OS.
・compact size. 15cm x 10cm
・As we adopt HyperPixel 4.0, we can enjoy high-definition, big screen (4 inches)
・Since the surface mounting parts with thin legs are not used,
it is easy to assemble if the procedure is followed.


液晶は別売りです。


pimoroni
https://shop.pimoroni.com/products/hyperpixel-4?variant=12569485443155

MOUSER
https://www.mouser.jp/ProductDetail/Pimoroni/PIM369?qs=sGAEpiMZZMve4%2FbfQkoj%252BO4LkKnvxM4hpLJYMEhaYbc=

adafruit
https://www.adafruit.com/product/3578

千石
https://www.sengoku.co.jp/mod/sgk_cart/detail.php?code=EEHD-5BR8

■特徴 / Feature
・Raspberry piサイズのNOS DACです。Volumioに対応しています。
・DACにTDA1387を採用しており、16bit/192KHzまでの再生に対応しています。
・真空管は6DJ8(6922)/5670(2C51)/12A〇7に対応しています。
・ヘッドホンアンプ（オペアンプ）を搭載しています
・LCDとジョイスティックでMPD_GUI改の操作ができます。
＃mpd_guiは、@blue__sevenさん作のイケてる楽曲表示、操作ソフトです
＃mpd_gui改は、mpd_guiに対して@__tkz__さんがパッチし、ラズパイ対応、メニュー対応したものです
mpd_guiの作者 @blue__sevenさんに感謝。ラズパイ対応の@__tkz__さんに感謝。


■ご注意
・Raspberry pi、真空管、その他組み立てに必要な部品が別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。


組み立て説明書(部品付き）

組み立て説明書(ほぼ基板のみ)

起動イメージは、NosPiDAC Zero1.3と共通です。
ただし、ソフトによる音量は100にしてください（ジョイステック上）。
音量調整は、基板上のVRにて行ってください。
