2021/01/30 土

NosPiDAC Zero1.3 (TDA1387 or TDA1543)

ただいま頒布中!

■特徴 / Feature
・Raspberry pi zeroサイズのNOS DACです。Volumioに対応しています。
・DACにTDA1387,IVにJ-FET I/VまたはTDA1543を採用しており、16bit/176KHzまでの再生に対応しています。
・HPAにMAX9722を採用しておりますので、ポータブルアンプをご用意いただくことなく、ヘッドフォンを駆動することができます。
・再生開始時に、プチノイズが出ることがありますが仕様です。あらかじめご了承ください。
・再生、停止などのボタンを利用することができます(別途スクリプト導入が必要)
・正面、背面のカバー基板が付属しますので、別途、ケース等を用意する必要はありません。
・LCDとジョイスティックでMPD_GUI改の操作ができます。
#mpd_guiは、@blue__sevenさん作のイケてる楽曲表示、操作ソフトです
#mpd_gui改は、mpd_guiに対して@__tkz__さんがパッチし、ラズパイ対応、メニュー対応したものです
mpd_guiの作者 @blue__sevenさんに感謝。ラズパイ対応の@__tkz__さんに感謝。


■ご注意
・Raspberry pi zeroが別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。

zero13g.pdf組み立てマニュアル (V1387)

zero1543g.pdf組み立てマニュアル (V1543部品付き)

v1543_ponly.pdf組み立てマニュアル (V1543基板のみ)


hobodenchi.zip起動イメージ volumio-2.806 on mpd_gui改 2021/1/30版 V13
・Volumioのバージョンを2.806にアップ
・Raspberry pi4に対応

操作方法はマニュアルにもありますが、こちらに最新を書いておきます。
参考にしてください。

・短押し
 真ん中 = 再生/停止/選択
 上下 = 音量可変/カーソル移動
 左右 = 曲送り戻し/ページ送り戻し

・長押し
 真ん中 = メニューに入る/メニューから抜ける
 真ん中3秒以上 = シャットダウン
  #画面点滅中ボタンを押すのをやめると、mpd_guiを強制再起動できる。
  #ボタン操作等が効かなくなったとき試すと良い。
 上下 = 音量連続可変/カーソル連続移動

hobodenchi.zipケースのSTLデータ(ホボデンチホルダ2)

2021/01/27 水

NosPiDAC Tube MT

頒布はこちら


■特徴 / Feature
・Raspberry pi zeroサイズのNOS DACです。Volumioに対応しています。
・DACにTDA1387を採用しており、16bit/176KHzまでの再生に対応しています。
・HPAにMAX9722を採用しておりますので、ポータブルアンプをご用意いただくことなく、ヘッドフォンを駆動することができます。
・真空管は6DJ8(6922)/5670(2C51)に対応しています。
・再生開始時に、プチノイズが出ることがありますが仕様です。あらかじめご了承ください。
・真空管は5V単電源で駆動している為、相性等の問題が発生する可能性がありますが、あらかじめご了承願います。
・LCDとジョイスティックでMPD_GUI改の操作ができます。
#mpd_guiは、@blue__sevenさん作のイケてる楽曲表示、操作ソフトです
#mpd_gui改は、mpd_guiに対して@__tkz__さんがパッチし、ラズパイ対応、メニュー対応したものです
mpd_guiの作者 @blue__sevenさんに感謝。ラズパイ対応の@__tkz__さんに感謝。


■ご注意
・Raspberry pi zero、真空管が別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。

tubemtkitB.pdf組み立て説明書(部品付き)

Tubemtpcb.pdf組み立て説明書(ほぼ基板のみ)


case.zipケースのSTL
※質問不可です。わかる人だけ。

NosPiMT_10345_Lid.zip103450ケース
※マイクロUSB基板が必要 秋月 P-10963

起動イメージは、NosPiDAC Zero1.3と共通です。

2021/01/22 金

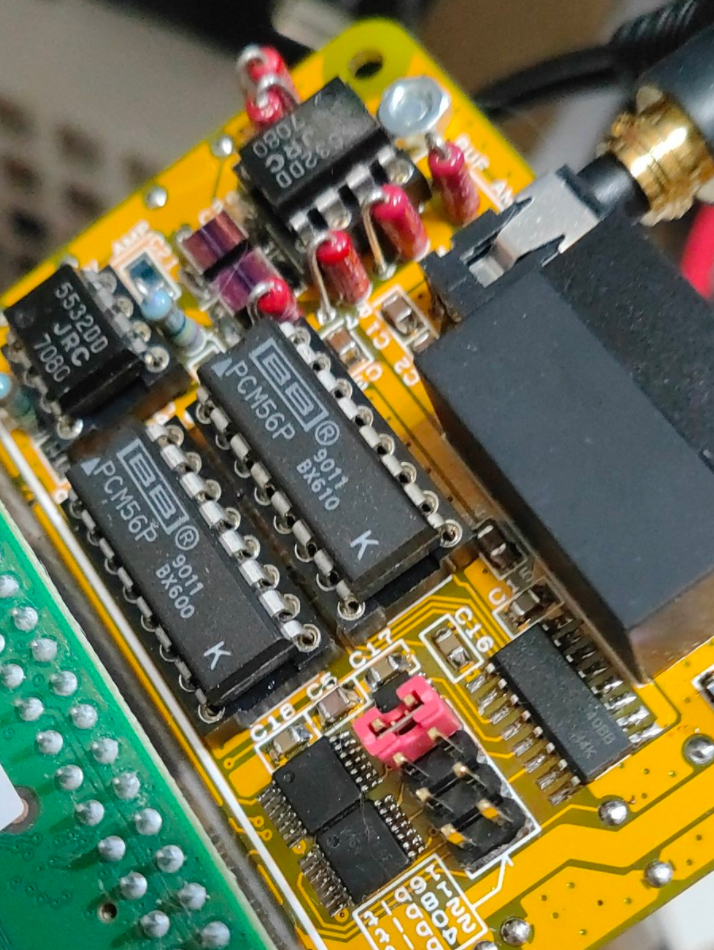

NosPiDAC Daydream

PCM56P系のDACをポタろうというもの。
16/18/20/24bit切り替えにより、PCM1704までをターゲットとしている。

頒布中


NosPiDACDaydreamRevB.pdf組み立て説明書(部品付き)

Daydream.pdf組み立て説明書(基板のみ)


・DACにPCM56Pおよびその互換チップを採用しており、16,18,20,24bit(DACチップによる)の再生に対応しています。アイソレート型DC/DCを採用しています。

・2.8インチタッチ液晶は安価な感圧式に対応しています。
 昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。

OSのイメージは、RaspiDapBaseと共通ですが、かならず最新版をつかってください。古いRaspiDapBaseのイメージを使わないようにしてください。

イメージはこちらから。
https://www.telnet.jp/~mia/sb/log/eid319.html
