とりま、できました。






実際、ほしい人います？とりあえず、少量頒布します。

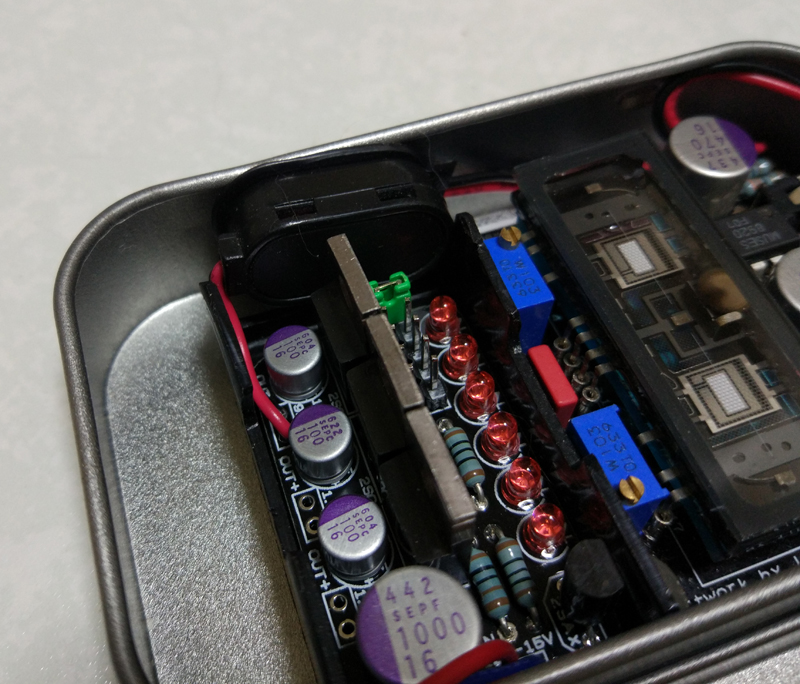

ポタ機器を家で使いたいとき、やっぱりLED電源を使いたいなあと思う。

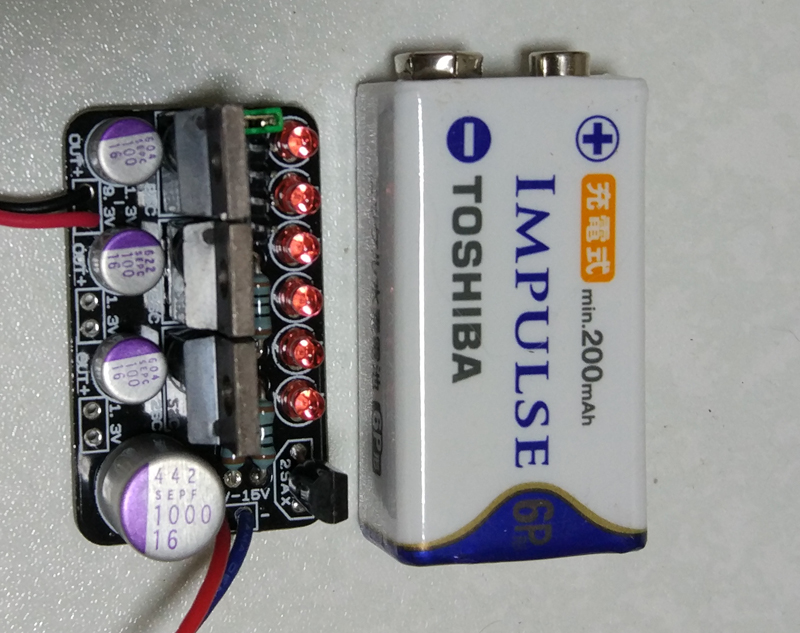

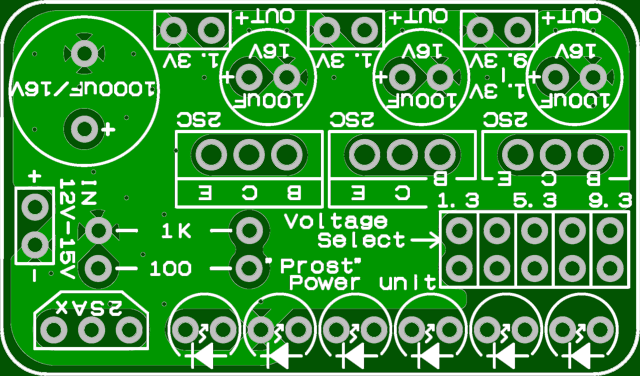

006Pサイズで基板を作っておけば、いろいろ融通が利くんじゃないかと思いCADった。

想定として、006Pもしくは、単三２本のスペースがあれば入れることができる。
電源出力は３系統あり、１つは、1.3V-9.3Vの間で選択できる。
残りの２系統は、1.3V固定とした。
これによって、9.3Vを1系統、1.3Vを1系統とできるので、Bとフィラメントを分けている系統の基板もいけるだろう。
また、3.3Vや、5.3Vも出力できるので、ポタ機器以外にも使えるかも？といった感じ。
旧正月に入る前に、基板注文しねーとやばいかなあ。

Lucyさんも言っているけど、ビンテージ期の真空管で廉価で入手できるのは電池管のみですね。
ポタの世界では、わりと使われていますが、ふつうのオーディオとしては見向きもされない？感じがします。
少ないお小遣いで、球を買うとなると狙うは電池管です。
というわけで、何本か電池管をかってきましたので聴き比べをしたいと思いました。
そこで、プラットフォームとなる基板を調達しないと。。探したところ、
6418サブミニチュア真空管使用ヘッドホンアンプキット V1.1を見つけました。
6418を含む、全部品がついてリーズナブルな価格。注文したころすぐに送っていただけてうれしい限り。
早速くみ上げて、球を聴きまくりました。



この基板は３ケツなので、５極管も、３極管も、どっちも行けます。
写真は、テレフンケンの三極間5676を刺してる物です。

基板のパターンは球をはんだ付けする前提のようですが、わたしはソケットにしちゃいました。ソケットを２列にすればイケます。
また、わたしがこの基板を選んだ理由ですが、フィラメントと、Bの電池が分かれており、この部分の給電を自分で後から電源つくるなどして工夫できるなと思ったからです。
シンプルでとても良いです。

お小遣いすくないですからｗ、またちょっとづつ球を買い足して楽しみたいと思います

作者の楠さんから聞いたのですが、6418はペアどりしてある品だそうです。こういった配慮はうれしいですね。
視聴したところ、6418はバランスもよく高域がきれい。刺激的な音がしない球なので、ほかの球に手を出さないでも満足できると思います。

新潟のよしさんからいただきましたー

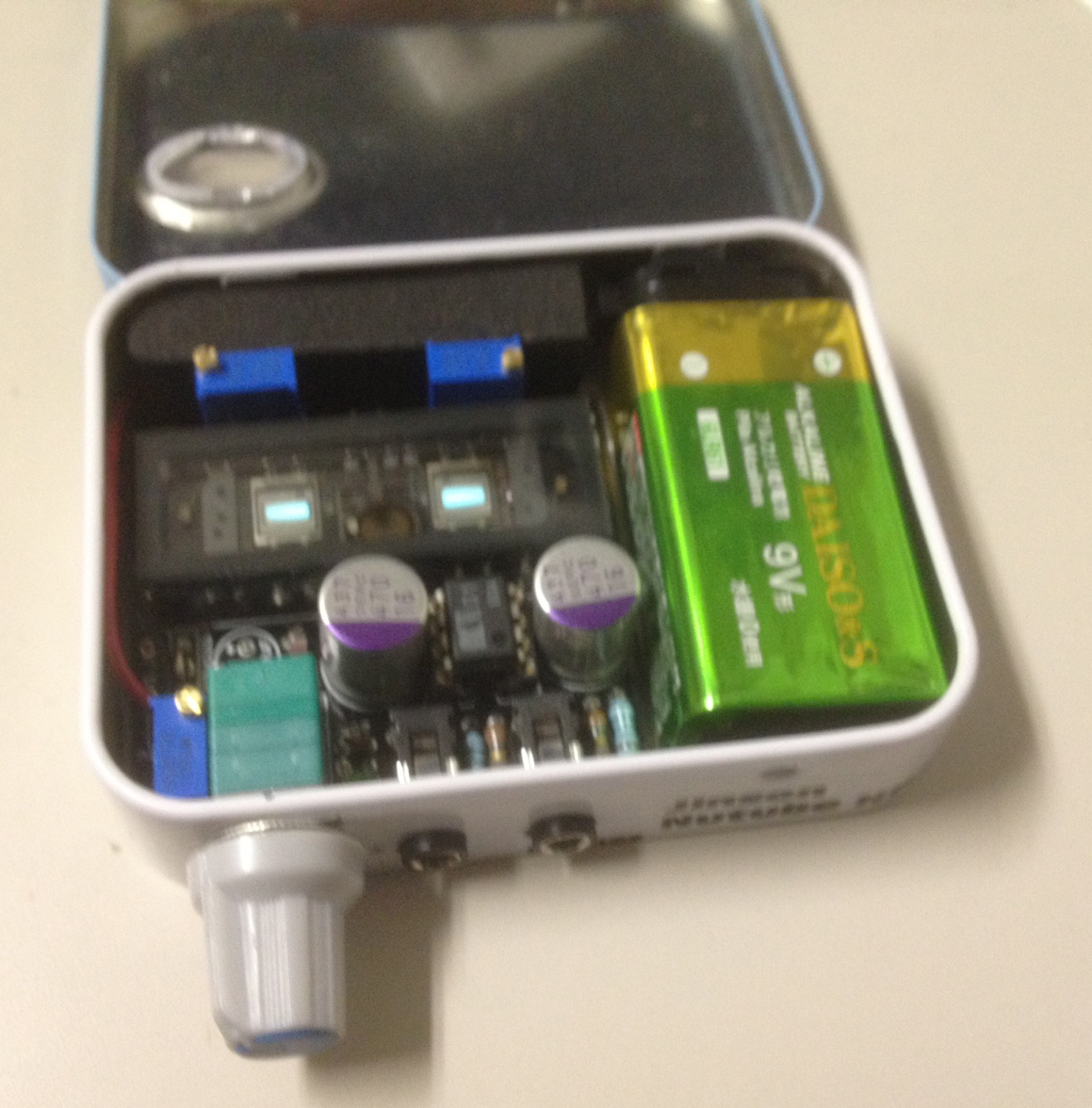

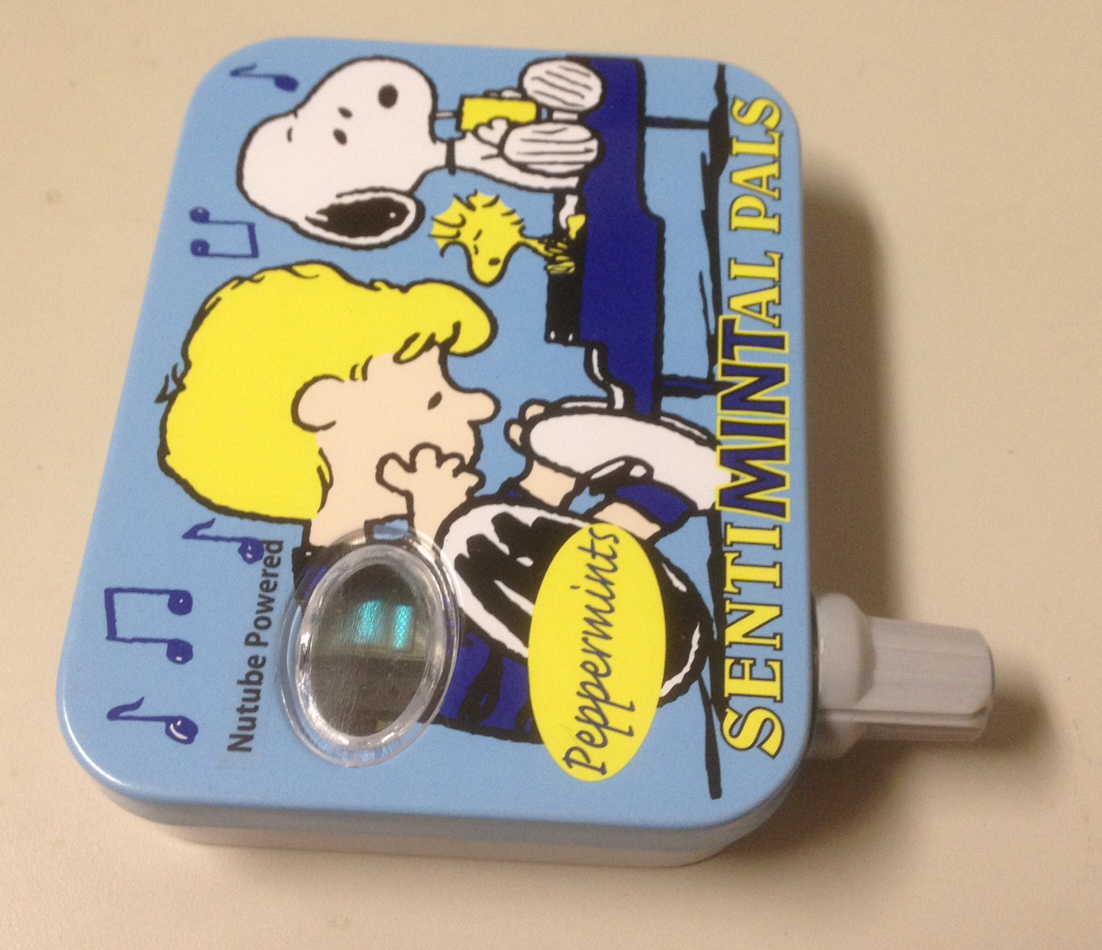

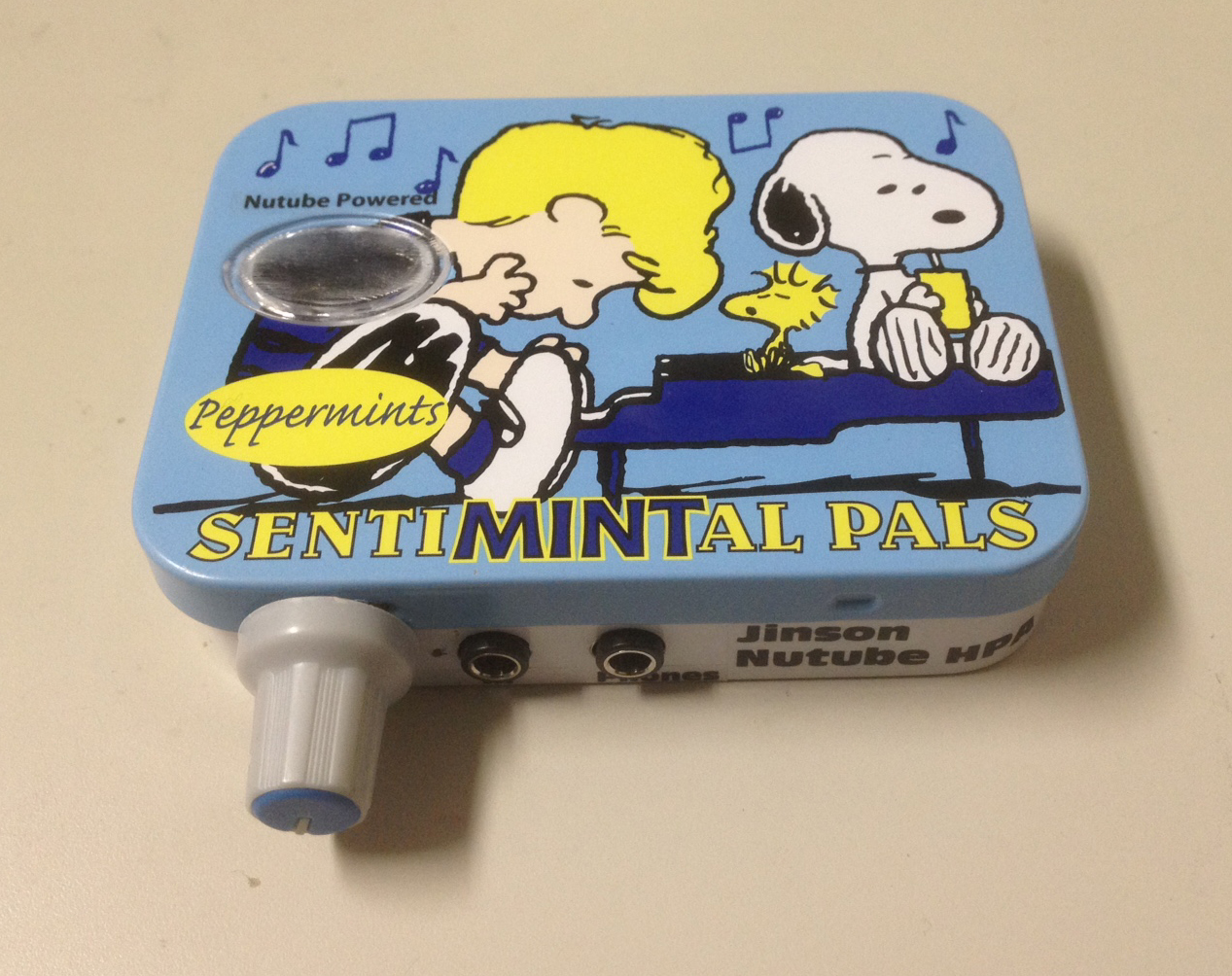

あまり見かけない、スヌーピーミント缶への組み込み例です。



窓からNutubeが点灯していることが確認できますね。


御開帳〜


なにか質問あったら、この記事にコメントすれば、新潟のよしさんが返答してくれるかも？！（無責任ｗ）

他の作例も募集してます〜

やりたいことを一通りやった感があった2016年でした。
2017年も何卒よろしくお願い致します。
