2017/09/24 日

TDA1387 LR分離 4パラ 自分用完成

こんな感じ


頒布品じゃないので注意。

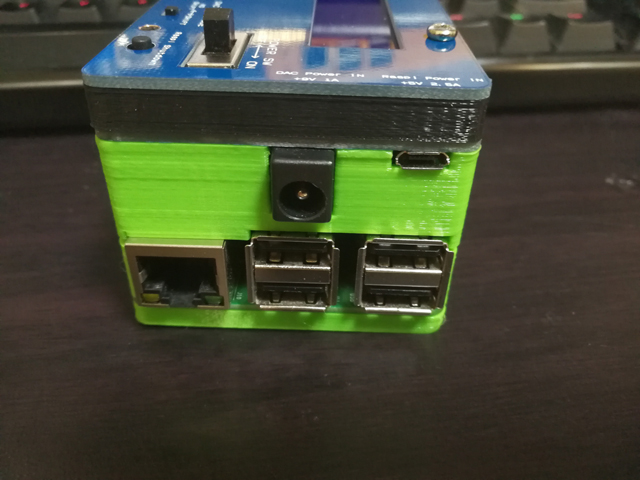

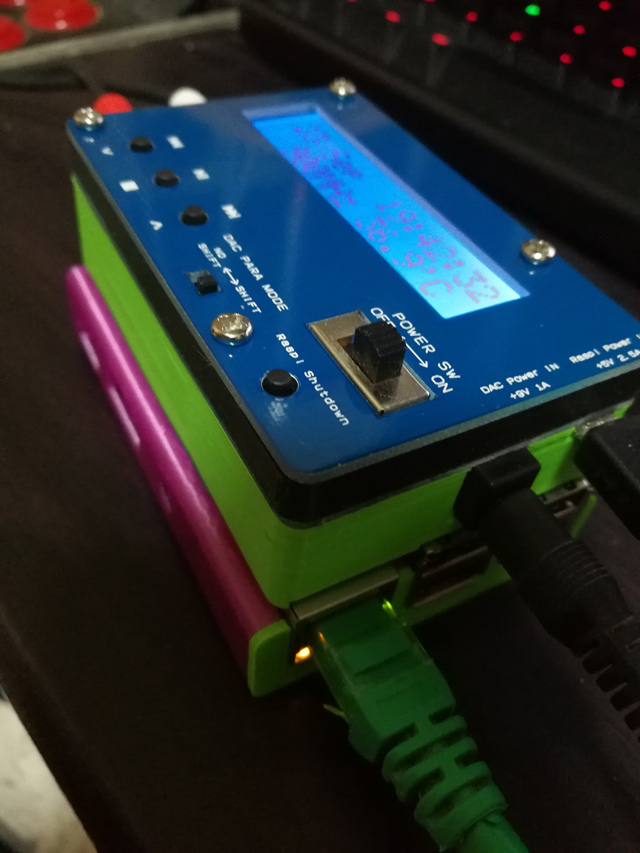

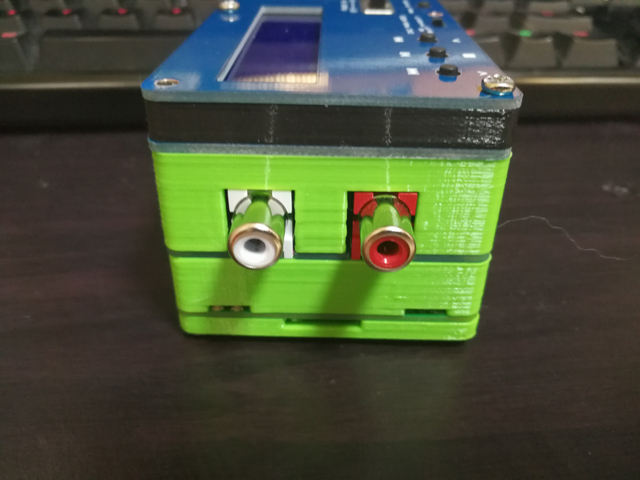

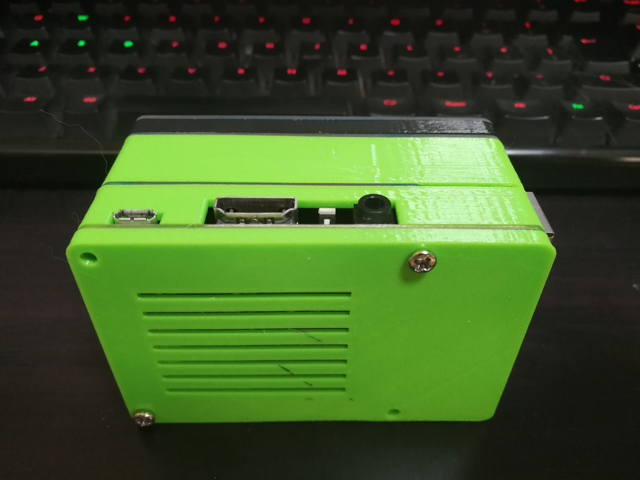

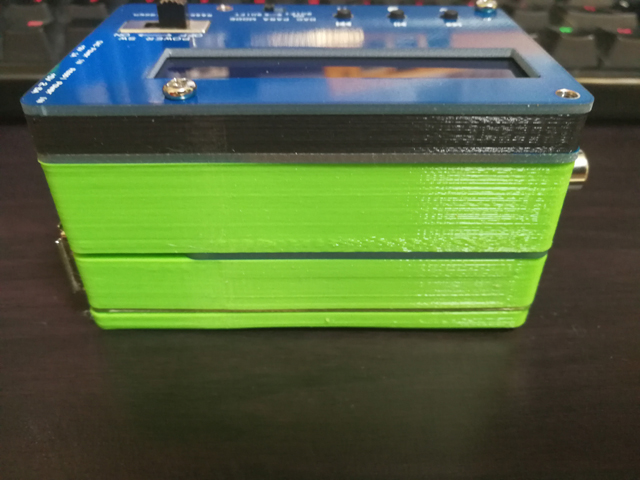

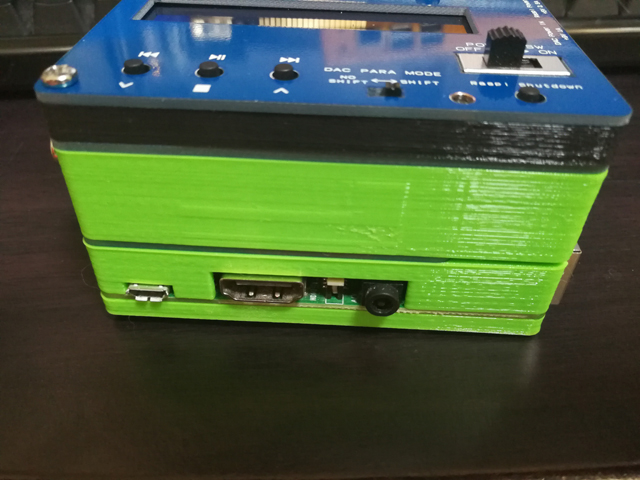

真ん中の緑色のスペーサをつくってみた。
DACと、LCD基板の間を埋めるかんじ。
一番下の紫色は、ラズパイ。

色のセンスは置いておいて、まあ完成かな。

DACとLCD基板の間を埋めるスペーサほしい人いるかな?
いれば、ちょっと考える。コメントいれてほしい。

2017/09/24 8:56 写真追加

作ってて思ったけど、案外、ラズパイと同じフットプリントのケースってないんだよな。たいてい、一回り大きい。

追記
DMMの詳細見積もりきた。
3部材(DACとラズパイの間、ラズパイとDACの間、ラズパイの下)
ぜんぶひっくるめても、ナイロンで出せば7000円くらい。
私が頒布するのはやめよう。磨きをいれることもできるし、光造形も頼めるからね。
というわけで、3Dデータを公開するから好きにして。私からの頒布はしません。

データ一式.zip3Dデータ一式

2017/09/23 土

TDA1387 LR分離 4パラ用LCD基板 組み立て方

まだ送付は行っておりませんが、組み立て方を公開します。
そろそろ基板が上がってきてもいいのですが、、、

★くみたて方法

基本的に、基板のシルクに書かれた通りに、部品を実装していく。
ただし、100Ω部分は、220Ωもしくは、200Ωが添付されているのでそれを付ける。
ここはLCDバックライトの電流制限で、200〜470位でいいような気がする。

さらにSDAプルダウンに2,2Kを実装。

あとは写真を参考に部品をつけていく。
まずは裏
DAC PowerのACアダプタ用コネクタと、From SEL0のコネクタは、基板から突き出ないように、足を整えること。見ればわかるけど、液晶と干渉する。基板と面一になるようにする。
From SEL0と、DACへの給電コネクタは、ともに3ピン ピンソケットとなっている。
添付部品で、8ピンのピンヘッダがあるが、それを切って、3ピンを2個つくって使うこと。
続きを読む>>

2017/09/13 水

TDA1387 LR分離 4パラ用LCD基板 その2

試作基板あがってきたので、さっそく組み立て

青レジストだけど、メタリックな感じになった。(頒布は黒です)

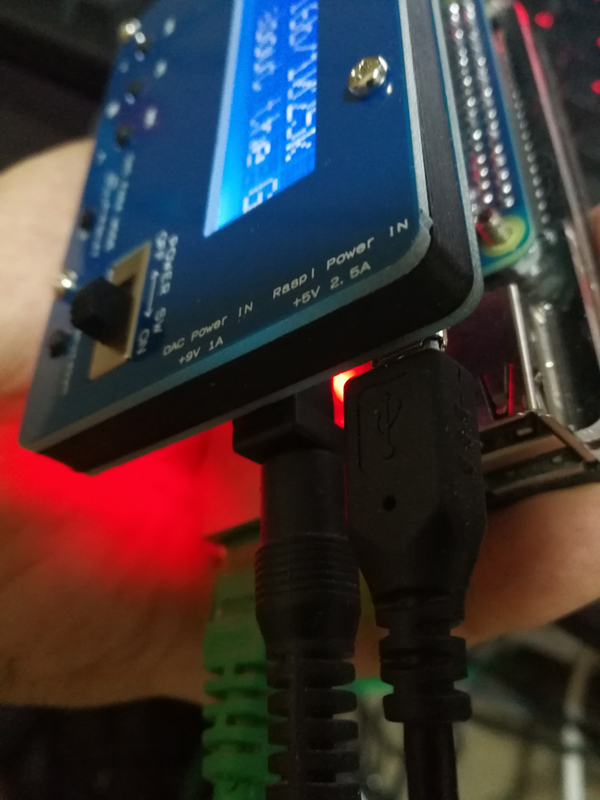

こちらは横からみたとこ。スペーサーで隙間がうまってるので、LCDの光漏れしてない。



LCD基板プレゼント対象の方、2017/9/15で締め切りますよ。まだいらっしゃるはずです。よろしくお願いします。

2017/09/09 土

TDA1387 LR分離 4パラ用LCD基板 その2

さて、プレゼント用LCD基板のレジスト色きめてなかったので、そろそろ決めないと。

LCD基板の色は緑レジスト。これは確定。
肝心のカバー基板だけど、画像では青にしてあるけど、これ何色がいいだろう?
当初の予定通り、青でいいかな?黒がいいかな?赤?白?
希望があれば、この記事にコメントつけてほしい。
あまり要望がなければ、そのまま青で確定する。

あと、LCD基板とカバー基板を重ねるのに、普通のスペーサーつかうと隙間があいてカッコワルイ。

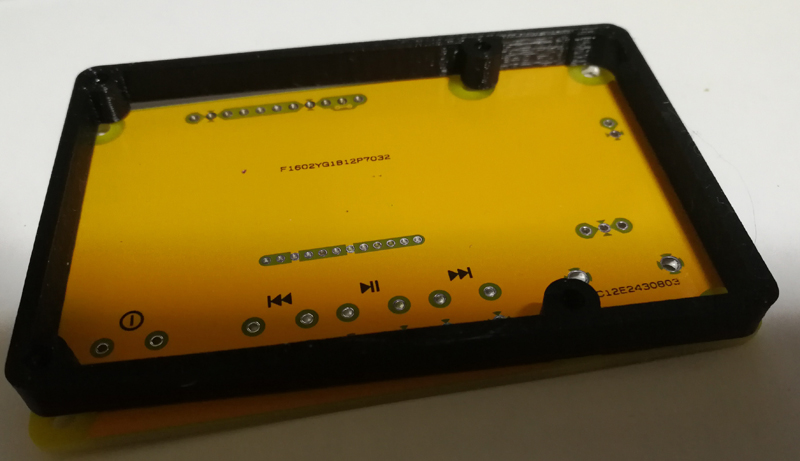

というわけで、専用スペーサーをCADったので、出力してみた。


ピンぼけでごめんよ。
枠というか、フレームタイプのスペーサとした。
これ、いちおうプレゼントに含める予定。確約はできないけどね。。
