アマゾンで売ってる2500円オシロを試してみました。
DSO138

これ、くっそやすいのに、かなり使えます。

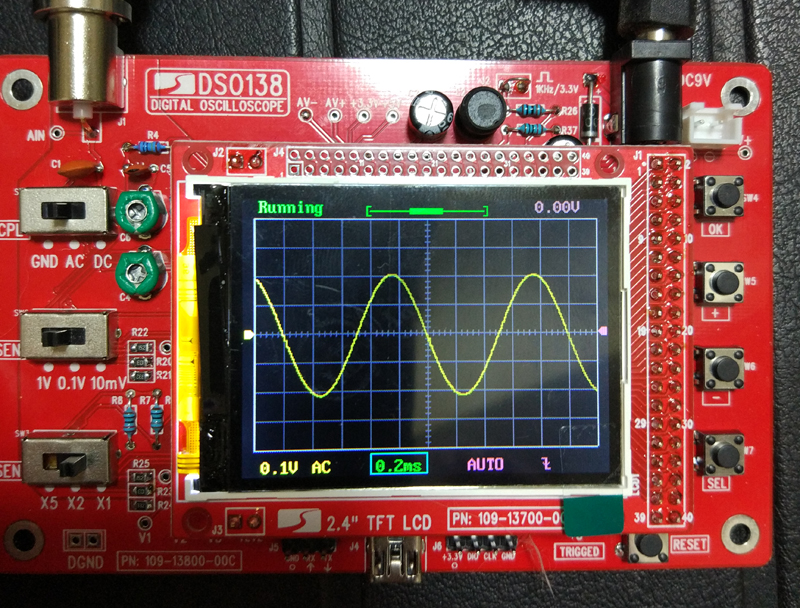

写真は、真空管I/Vの1KHz サイン波を見ているところ。



組み立てに２時間かかったわｗ

組み立てが面倒で、高性能な物をほしい方は、
DSO203がいいでしょうけど、2500円程度という価格には負けますね。

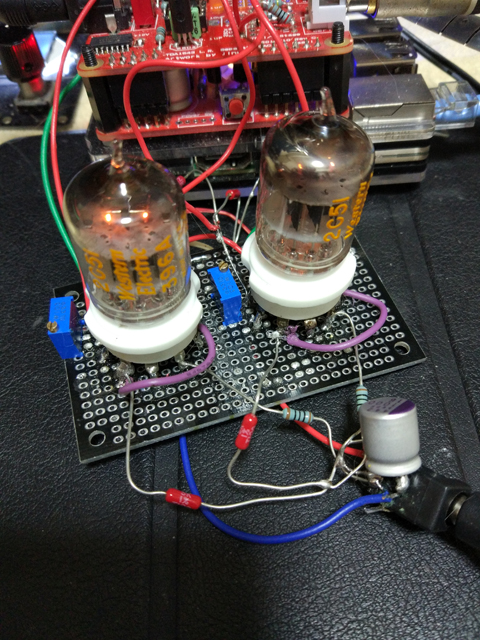

WE396にて動作確認中。

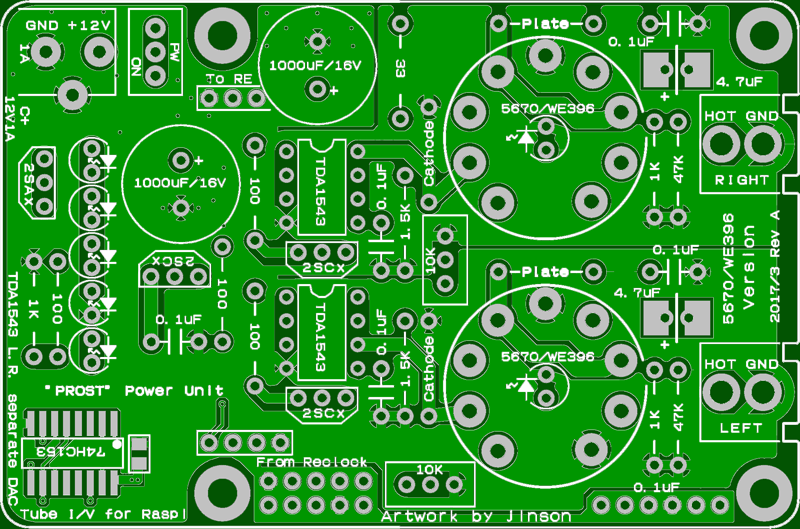

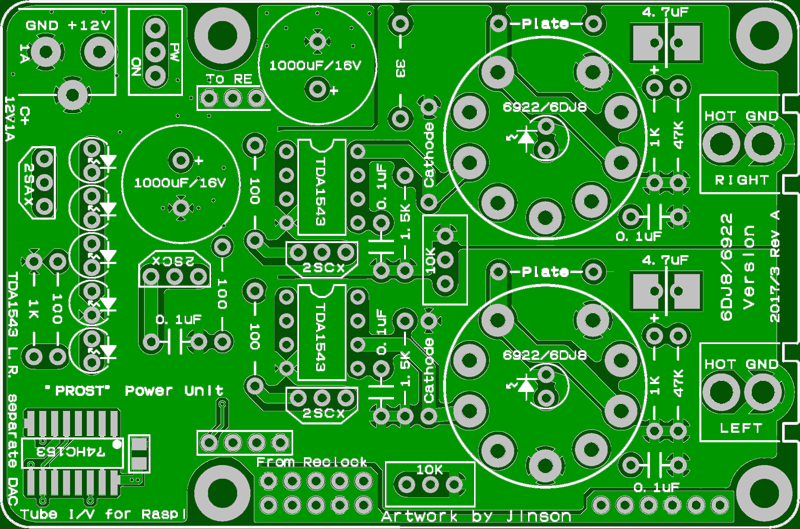

とりま、6922と5670の基板をCADった。

6DJ8/6922


WE396/5670


WE396の定数は、週末にでもつめよう。
6DJ8は、ほぼ完了だけど、いいんだかわからない。

定数もだいたい固まってきた。
ゲインについても、ほぼ問題なし。
先の記事にあげている回路図で作らないでねｗ
定数変わってるから。

またまたI/Vネタ
Greece7さんは、真空管をSRPPとし、真空管によるI/Vで良好な結果を出している様子。
わたしは例によって、ヒネてるのでｗ低電圧で動かしたくなって、ちょいと挑戦した。

結果としては、音は出ている。ただ定数はツメないといけないし、現状、ゲインは低い。6922で試しているけど、最終的には5670あたりでも動かしたい。そうなると、5670ではさらにゲインが落ちるか。。

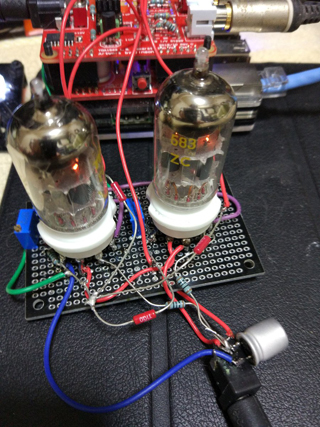

と考えてながら、出音をチェック中。



出力インピーダンスを下げるため、カソフォロ出力。なので、球は２個必要になる。

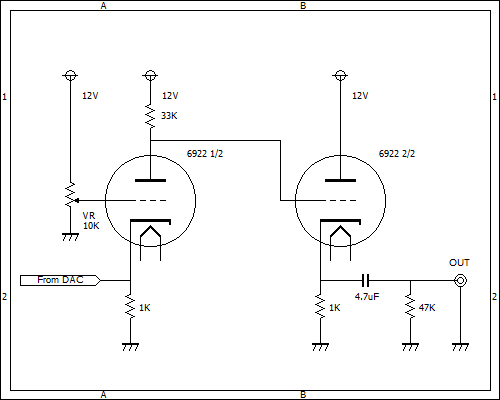

回路図


TDA1543のVREFは1.5KでGNDへ。
まだ暫定定数。

基板作ろうかな？

TDA1543のI/VはTR I/Vで決まり！と思っていた。
Greece7さんからJ-FET I/Vがすごい！とお聞きしたので試してみた。

いや、音って好みも大きく出るだろうし、私のスタンスとしては、あまり音質、音色について語らないようにしてきた。
でも、J-FET I/Vは、書かずにはいられないほどすごい！
一言でいうと、空気感がすごい。これに尽きる。
当然解像度も高い。
TR I/Vがダメなのではない。J-FET I/Vがすごいのかも。
TR I/Vで、いろいろとトランジスタを変えて試した人こそJ-FET I/Vを試してほしい。
秋月で簡単に買える J-FETでこんな音がでてしまうと、、、TRをとっかえひっかえしてたのがあほらしくなるかもしれない。

TR I/VでJ-FET I/Vとハレる音を出している人は、こっそり私にTRの型番教えてくださいｗ
ブログに乗ったりすると、TRが枯渇するんでｗ

ちなみに、LR分離DACをJ-FET I/Vにして聴いたが、基板を新たに起こすまでもない感じ。パターンカットの必要はない。 TR I/Vと J-FET I/Vの２枚持ってると面白いかもしれない。

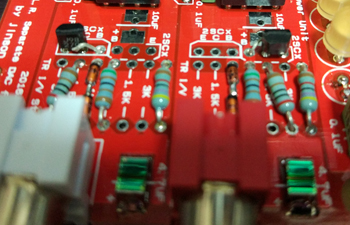

この写真通りに部品を付ける。ダイオードは２個直列にしてある。
J-FETは、足をまげて接触しないようにする。
定数は、Greece7さんのページを参考に。

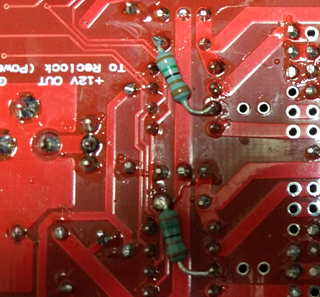

裏は、vrefの抵抗を付ける。


とにかくやってみてほしい。TDA1543、まだまだいけるよ！
