2024/10/13 日

BM83 Converter



特徴
・BM83をラズパイゼロサイズの基板にしました。ラズパイ用DACに対して、ラズパイのかわりに
 使うことで、ラズパイDACがBlueToothレシーバーになります。
・コンフィグ書き換えで、こまかな動作設定ができます。
・SBC/AACに対応しています。 今どきのサブスクをラズパイDACで使えるので消費が捗ります。
・技適通ってます。< 人によってはとても大事。
・RaspiDapBASE/NosPiDAC Crown,DaydreamおよびNosPiDACZero1.3シリーズに対応しています。

bm83_20241027.pdf組み立て説明書

BM83Config_20241027.pdf設定方法

2024/10/13 日

MONYACA7 BAL

モナカサイズの小型真空管ポタアン
アンバランス入力、バランス出力です。

頒布は以下からになる予定です

頒布店一覧


特徴と注意点
・6CH/7CM/7EN/7DB/7BK/7BDなどのピン配置の真空管に対応します。ヒーター電流は300mAまでです。真空管によって相性等の問題が発生する可能性がありますが、あらかじめご了承願います。
・アイソレート型DC/DCを採用しています。
・出力はカップリングコンデンサレスです。
・出力バッファは、定評のあるClassAAです。
・ヒーターは5V、B電圧は12V駆動となります。

monayca7_BAL_20240822.pdfVer2 組立説明書
monyaca7bal_20240902.pdfVer1(頒布してません)の組み立て説明書はこちらです

専用BTモジュールもあります。
使用するBM83SM1およびBM83SL1モジュールが技適取得済みです。
番号:005-102168

monyaca7_bal_bt20241013.pdfBTモジュール組立説明書

設定はこちらの「設定方法」のドキュメントを参照してください


MT9PINの真空管1本でバランス駆動する単管基板あります。
組み立ては、MONYACA7 BALの真空管下駄基板に準じるので、説明書はありません。
6922/12A*7, PCC89, 5670, 5755に対応します。

部品表(下駄1個分)
・MT9PIN / 千石 IGZCT9-A-G 1個
・LED 3mm / 照明用。適当に 1個
・470オーム / 千石 RK73B2ATTD471J 1個
・ピンソケット 1×4 / 秋月 110099 2個
★6922/12A*7下駄の場合、以下も。
・2mmピッチピンヘッダ 1×3 (3P) / 秋月 106192 1個
・2mmピッチジャンパーピン / 秋月 103902 1個

ケースを印刷したい方はこちら
monyaca_20230329.pdfケースデータ

2024/9/2 千石電商 川口様よりバッテリー対応BTケースのデータを提供いただきました。川口様のデータを使っての印刷したケースデータ販売はOKとのことです。

2024/10/13 日

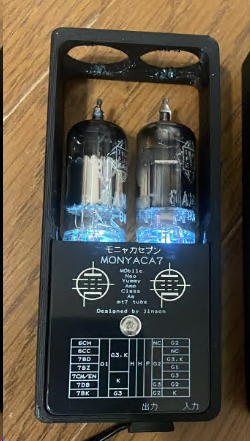

Monyaca7(モニャカセブン)

モナカサイズの小型真空管ポタアン

ヒーター300mAまでのMT7ピン真空管に対応します。
対応表は声明書にあります。

通販はこちら(もちろん店頭もあり)
サンエイ電機さん
Booth頒布も開始しました。
Booth




特徴と注意点

・6CH/7CM/7EN/7DB/7BK/7BDなどのピン配置の真空管に対応します。ヒーター電流は300mAまでです。真空管によって相性等の問題が発生する可能性がありますが、あらかじめご了承願います。
・アイソレート型DC/DCを採用しています。
・出力はカップリングコンデンサレスです。
・出力バッファは、定評のあるClassAAです。
V1
・ヒーターは5V、B電圧は12Vおよび24V駆動切り替え式となります。
V2
・ヒーターは5V、B電圧は24V駆動となります。

monyaca_20230329_2.pdf組立説明書(V1)

monyaca7_20230904.pdf組立説明書(V2 2023/9以降のロット,2023/9/4版)

作成ガイド(murakyさん作成!感謝!)

V2には専用BTモジュールもあります。
monyaca7_bt20241013.pdfV2用BTモジュール組立説明書

設定はこちらの「設定方法」のドキュメントを参照してください


pin.pdf使える真空管の説明

ケースを印刷したい方はこちら
monyaca_20230329.pdfケースデータ
