いつもケーシングが後回しになるので、本番基板が来るまでの間、
ケーシングをすることに。



１５４１エピの基板サイズから、使えるケースはけっこう限られてしまいますが、前から気になっていた東京ボックスのケースを使うことに。
http://www.tokyobox.co.jp/
tck100シリーズを使うことにしたのだが、これタカチのHENによく似ている。
サイズも多く、つかいやすそう。というわけで買ってみました。
天板は差込式なので、アクリルをはめればミエミエDACになるなぁと妄想ｗ；
板の厚さが１．５ｍｍなのがちょっと惜しいけど、タカチのYMやMBあたり
つかうよりはしっかりしている。
というわけで、ルックス、価格もいい感じなのでお勧めできるかなぁと
いった感じです。
ちなみに、メーカーにメールすれば、直送してくれます。

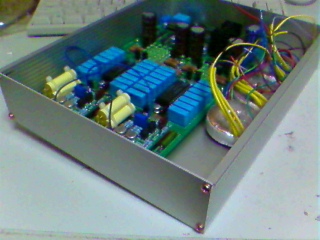

ずーっとバラック状態だったのですが、さすがに使いづらいのでケーシングしました。
センスがないので、配置はイマイチです。

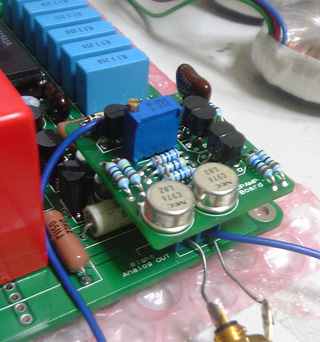

DCAMP基板完成。
これも問題なく動作。ただ、GND引き出し線は変更するとおもわれ。

今日、試作基板が届いたので早速組みました。めっちゃ疲れた。。
とりあえず、いまのところ動いています。

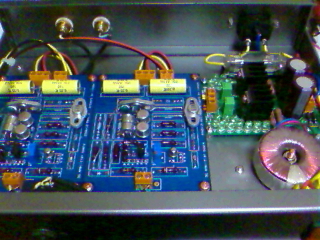

疲れたので、携帯で撮ったピンぼけ写真です。。。

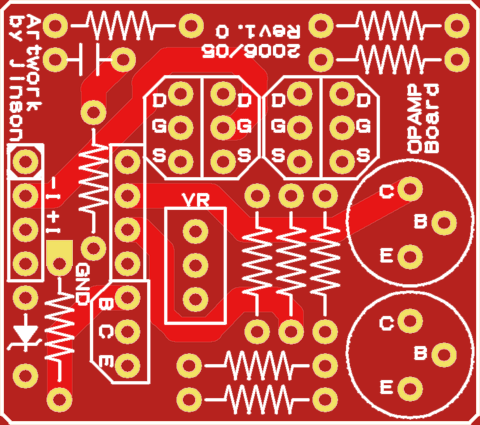

オペアンプ基板のサイズ、間違ってました。。。
3.5cm角だった。。このままだと、1541opamp i/vに載せるのに苦労するので、
3.5x3.2cm角にCADりなおし。
ついでに、トランジスタやらのマージンがまったく確保されてなかったのを
修正。　部品を裏付けしなくてもいけるかな。
DCバランスVRは、Bourns前提になっちゃった。汎用的にするのは厳しい。
