はい、次はこれやります。

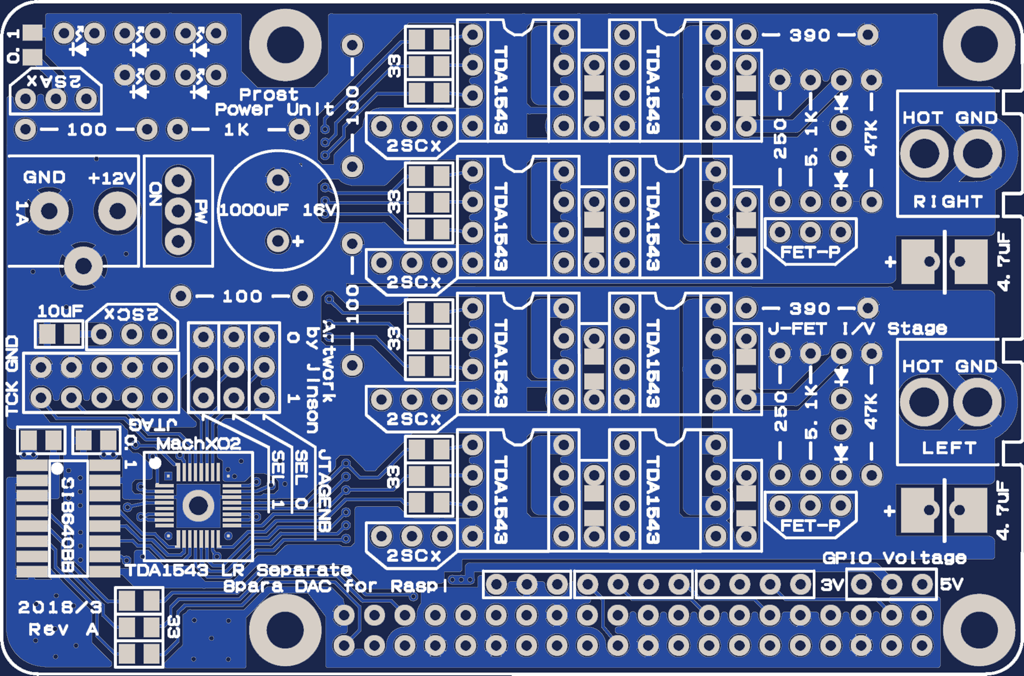

TDA1543をLR分離し、８パラにしたもの。
もちろん、シフトパラにも対応。
IVは、J-FET IVとしたが、PチャンFETを使う。Nチャンのほうが品種が多いのにどうして？と思うだろうけど、以下の理由によるもの。
・Pチャンのほうが、部品点数が少なくてシンプルになるから。
・FETを引っこ抜いてドレインとソースをジャンパすると、抵抗IVにも切り替えできるから。
ラズパイサイズに無理やりTDA1543を8個押し込んだけど、ほしい人いる？これ。

**** ゲームＰＡＤつきの新型もあります ****

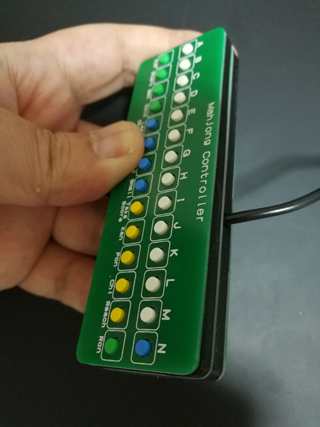

麻雀コントローラの頒布を行います。
自分用につくって、ちょっと基板が余ったから開発費用が回収できればと思って頒布することにしました。

WindowsやLinux(Retropie, RecalBox)等で使えます。
普通のUSBキーボードデバイスとして認識しますので、特殊なドライバは不要です。



ゲームセンターの麻雀コンパネは大きくて、子持ちのおっさんには使いづらいですが、このコントローラは手持ち前提の大きさなので安心です。


2018/1/21
家電のケンちゃんさんより購入できます。

添付の説明書と同じPDFを置いておきます。


2018/1/31
完成品を売るっていう発想が全然なかったのです。
義務になるのもキツイかなあ？
というわけで、ワークショップだったらやってもいいです。
ナノラボあたりで、参加費５０００円（コントローラキット込み）でどうだろう？
参加したい人いますか？いたら、コメントに書いてください。
それなりにいるなら、開催します。
もちろん、はんだ付け初心者大歓迎。動くようフォローしますよ。


2018/2/6
正直、ここまで好評なのは想像できなかったです。みなさまありがとうございます。
完成品の件は、今の段階では頒布という形で数を作るのが難しいです。　あるとしたら、テスト的に作ったやつを、突発的に１〜２個、個人的に売るくらいです。
このキットは、頒布セットを用意するのに、結構な手間がかかるんです。付属の3Dプリントパーツも、1キット分出力するのに１時間以上かかりますし。
日がな一日、3Dプリンタと格闘しながら、キットの袋詰めをするわけです。笑
安いよ？もうちょっと高くてもいいんじゃない？と言っていただける方もいらっしゃいますが、この3Dプリンタと格闘は、多少、頒布価格を上げたところでどうにもなりません汗。　3Dプリンタ２台体制でやってますが、まあ、疲れます。
というわけなので、完成品頒布とかを考えるのは、もうちょっと先です。

所で次回の納品ですけども、春節があるので、スムースにいってだいたい2/17〜2/18くらいだと思います。いましばらくお待ちください。
真心こめてつくっております。

2017/2/6　追記
採算がとれないのでやめたと書いたところ、ちょっとご意見をもらったので、
採算がとれる方向で考えてみた。
申込者全員プレゼントと考えていたのが問題であった。
そこで、一定数のプレゼントを準備し、なくなったら終わりという方向にする。
追加でつくるのはイニシャルコストがかかるし、多く作りすぎても在庫リスクだから。

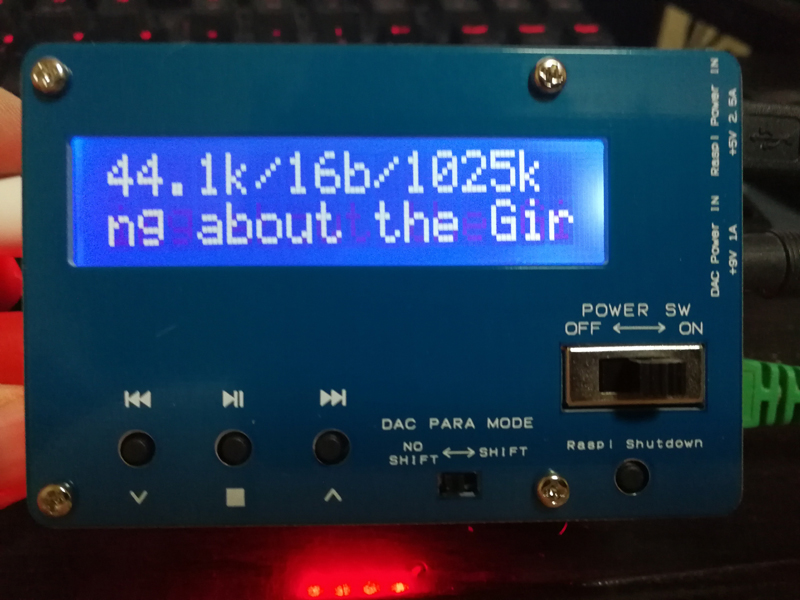

こちらのLCD基板だけど、ほしいという問い合わせを受けることがある。



前回は、分かりづらい条件ありのプレゼントだったけど、今回はわかりやすくやってみたいと思います。

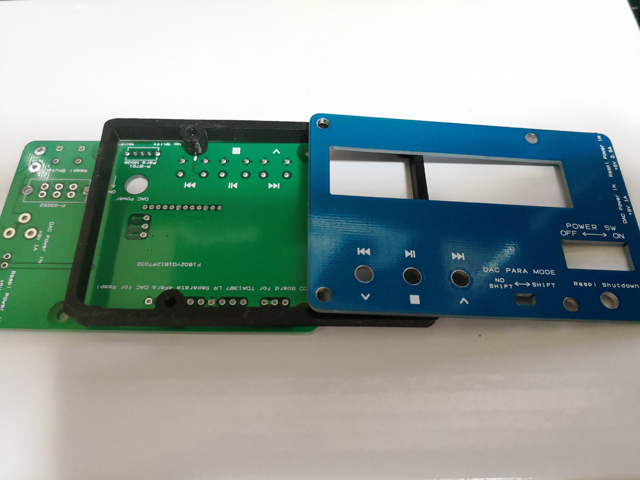

プレゼントは以下の基板2枚とスペーサです。



カバー基板の色は青を予定しています。
基板の製造待ち等で、多少おまたせするかもしれませんが、ご容赦ください。


申し込み条件
・TDA1387 LR分離 シフトパラDAC for Raspberry Piを2018/2/6以降より、1枚以上購入したものを対象とする。


上記条件を満たした方は、以下にメールをください。

jinsonあっとtelnet.or.jp

サブジェクト：LCD基板プレゼント
メール本文に、
郵便番号：
住所：
氏名：
を記載の上、スイッチサイエンスの納品書のPDF、デジカメ画像等を
添付してください。

基板意外の他の部品は別途調達の必要があります。

秋月で注文できるもの。

基板用マイクロＵＳＢコネクタ（電源専用）
http://akizukidenshi.com/catalog/g/gC-10398/

２．１ｍｍ標準ＤＣジャック（４Ａ）　ユニバーサル基板取付用　
http://akizukidenshi.com/catalog/g/gC-09408/

基板用スライドスイッチ　ＳＳ−１２Ｄ０１−ＶＧ４　
http://akizukidenshi.com/catalog/g/gP-08791/

スライドスイッチ　２回路２接点ＳＳ２２Ｆ０６Ｇ５−Ｇ
http://akizukidenshi.com/catalog/g/gP-03252/

ピンソケット　１ｘ８　（　８Ｐ）　リード長１０ｍｍ
http://akizukidenshi.com/catalog/g/gC-04046/

ピンソケット　１ｘ１０　（１０Ｐ）　リード長１０ｍｍ
http://akizukidenshi.com/catalog/g/gC-07199/

チップ積層セラミックコンデンサー　１０μＦ６．３Ｖ　
http://akizukidenshi.com/catalog/g/gP-00664/

チップ積層セラミックコンデンサー　１μＦ１６Ｖ［２０１２］
http://akizukidenshi.com/catalog/g/gP-09174/

タクトスイッチ 3個
http://akizukidenshi.com/catalog/g/gP-09623/

アイテンドー
液晶（青でも緑でも）
http://www.aitendo.com/product/9994

チップ抵抗。液晶バックライト用。
220Ω
http://www.aitendo.com/product/14441

組み立ては以下を参照。
くみたてかた
