ご注意！赤色基板（RevC)の方
INとOUTのGND電位が違いますから絶対に、接触させないようにしてください
安全性を優先する場合、修正をおこなってください。
詳しくは、RevCの説明書の「バグ修正」を参照願います。
赤色基板(RevC)組立説明書

青色基板(RevD)組立説明書

黒色基板Ver2 (RevE)組立説明書

完成品説明書

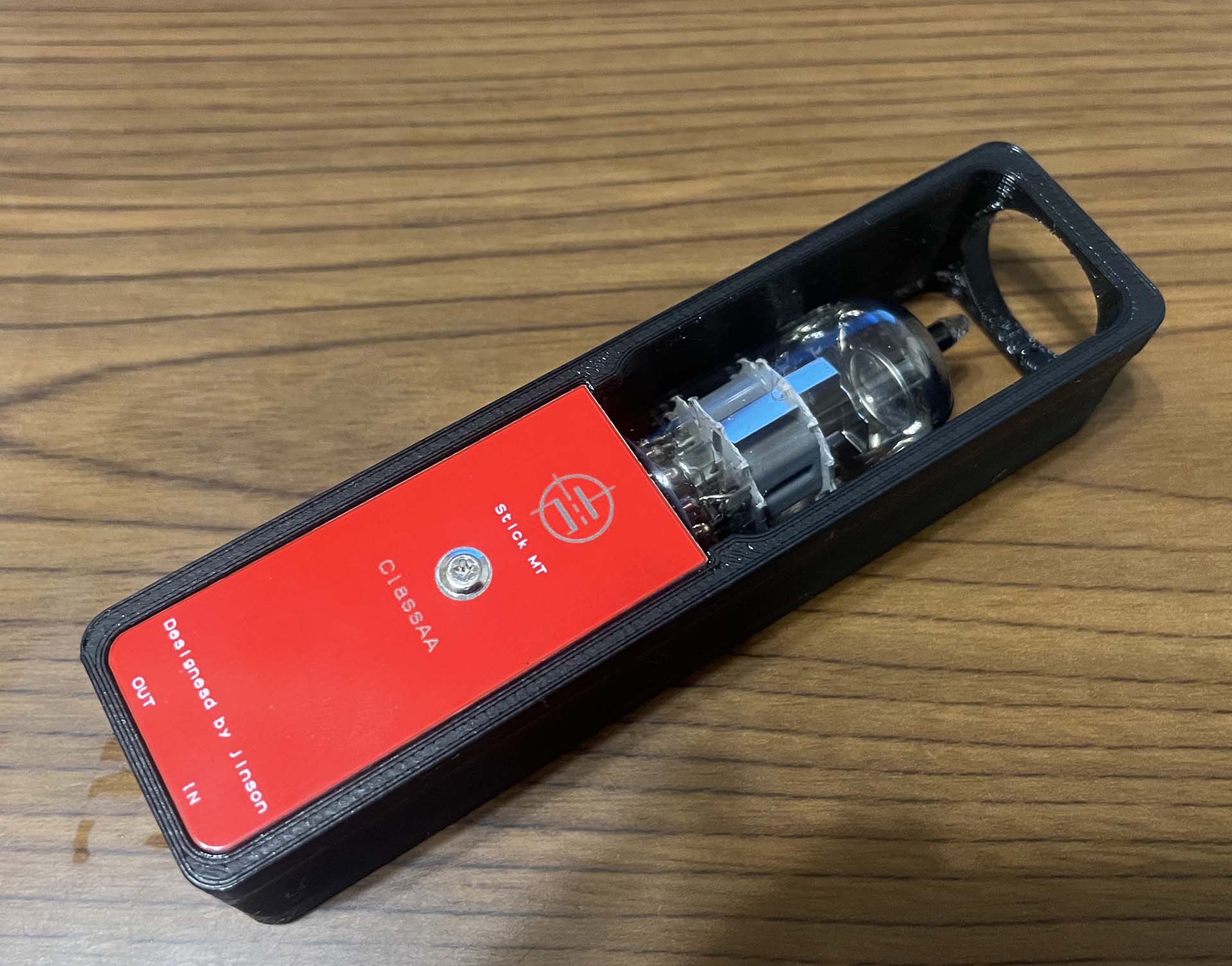

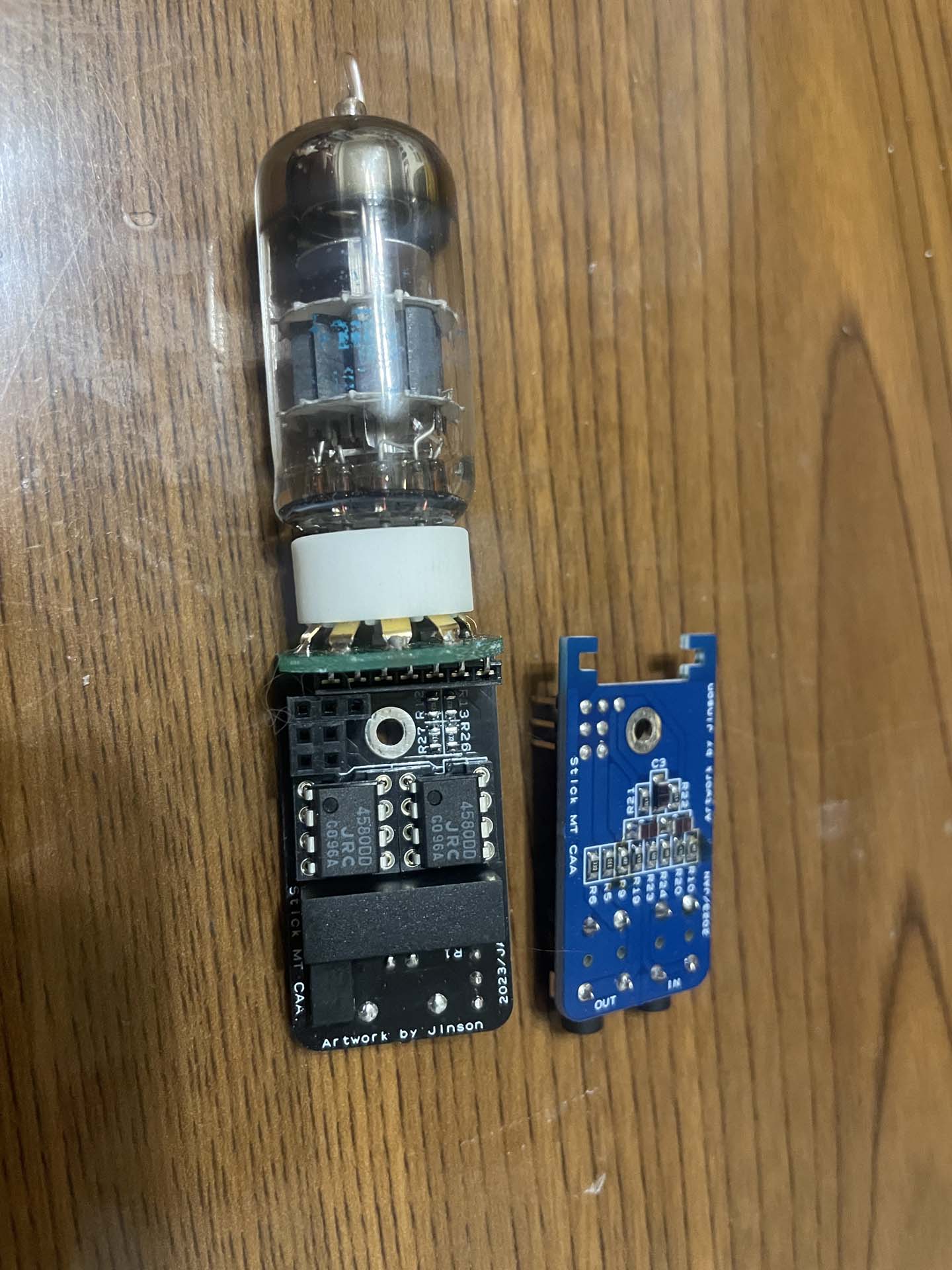

スティックタイプの小型真空管ポタアン

StickMTのB電圧を12V化し、出力段をClassAAとしたもの。




・真空管は6DJ8(6922)/5670(2C51)/12A〇7/5755(470A)に対応しています。
・出力はカップリングコンデンサレスです。
・出力バッファは、定評のあるClassAAです。
・アイソレート型DC/DCを採用しています。
・ヒーターは5V、B電圧は12V駆動となります。


ケースデータはこちら

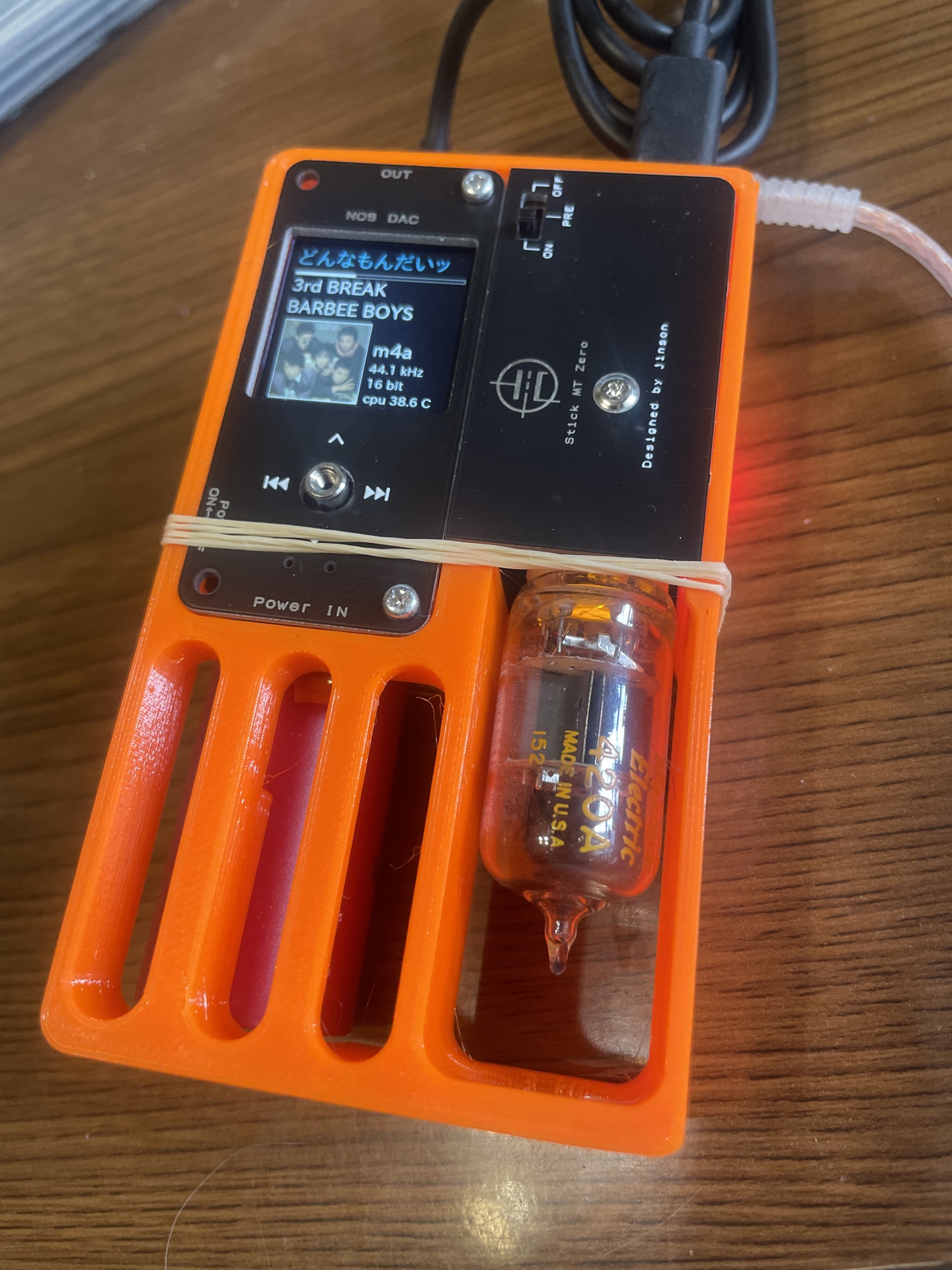

Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて真空管 DACにするもの



■特徴 / Feature
・Raspberry pi Zero、BTM875モジュールなど、Raspberry pi zero互換のI2Sデバイスを対象としています
・真空管は6DJ8(6922)/5670(2C51)/12A〇7/5755(470A)に対応しています。
・DACにTDA1387を採用しており、16bit/192KHzまでの再生に対応しています。
・出力はカップリングコンデンサレスです。
・出力バッファは、定評のあるClassAAです。
・アイソレート型DC/DCを採用しています。
・ヒーターは5V、B電圧は12V駆動となります。

組み立て説明書

ケースデータ
