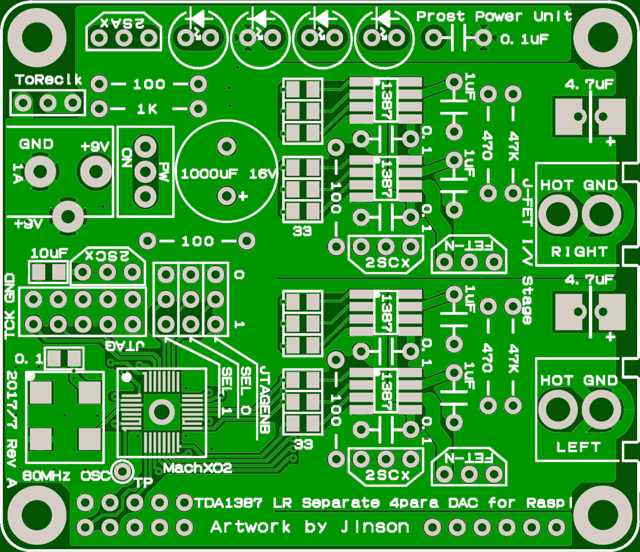

パラモードを、以下の通りにする。

LR分離の上で、
1)単純パラ
2)シフトパラモード１
3)シフトパラモード２
4)シフトパラモード３

４モードをジャンパで選択できるように。
単純パラは、シフトしない単純なもの。
モード１〜モード３の、シフト量はきめてないけど、
4, 8, 16bitシフトくらいでどうだろう？

TDA1387を単純にパラにするのはつまらないし、エピでやっていたみたいに、LR分離をしたうえで、さらにパラにしてみようという試み。
ロジックICでやると、シフトレジスタ８個必要になるし、さらにデータセレクタ、FF,いろいろ必要になる。
ロジックICを使ってラズパイサイズに落とし込むのは無理だったのだが、PROSTさんに相談したら、MachXO2でそのロジックを実現してくれるという。ありがたくおねがいして、基板をCADってみた。

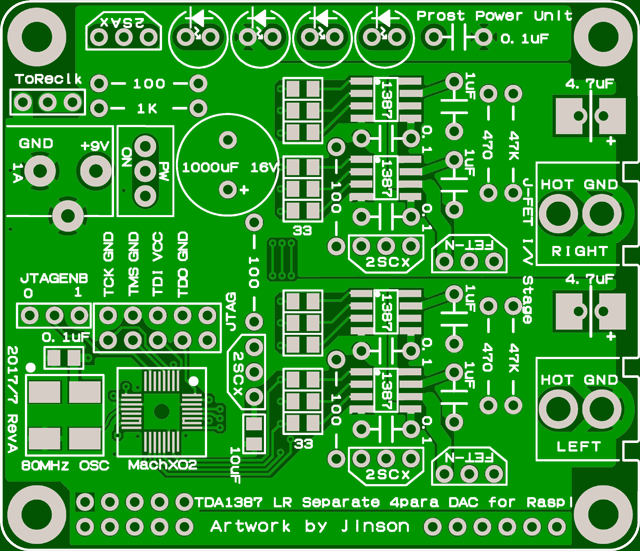

TAD1387 LR分離　4パラ DAC
TDA1387は、L、Rの２チャンネルDACだが、石１個をL専用、R専用としてチャンネル２個をパラにして束ねてつかっている。片チャンネルに２個のTDA1387を用いるので、４パラとなる。
