片瀬さんから、CS8412と置き換えができる、DIR9001を使った基板をお借りしました。
CS8412よりジッター性能がよいDIR9001を、ポンヅケで使えるのは魅力です。
私の所で、以下のDACでテストしました。
・球ばっふぁDAC Ver2
・TDA1543 x 8パラ
・TDA1541 x 2パラ
私が今まで配布したDACはすべて動作OKかと思います。
音は、CS8412/14と遜色なく、まだ聞き込んでいないのですが、良い面も多そうな予感です。

手軽なグッズとして、また、CS8414の面実装をDIPに変換するくらいなら、、といった人はいかがでしょう？お薦めできる一品です。

片瀬さんはまだ、配布検討中のようですので、ご迷惑をおかけしないようお願い致します。

片瀬さんの記事

このDIR9001の実装密度は凄いですよ。片瀬さんが完成品配布を考えるのも解ります。
腕試しに組むのも楽しそうです。

これからの片瀬さんの動向に注目ですね。

部品表ができましたのでアップします。
また、標準添付部品についても書いておきました。
新潟のYさんからTDA1543とCS8414の販売情報を頂きました。
イーエレさんに在庫があります。（アドレスはググりましょう）
迷惑が掛かるといけないので、冷やかしでの問い合わせはせず、男らしく？必要な人は即決購入してください。
欲しい半導体のリクエストも受けてくれるみたいなので、検討してみてください。
なお、私の方の在庫を調べたところ、TDA1543とSN75179がちょっとあります。
SN75179はTDA1543より、まったく少ないので、本当に必要な人にお譲りしたいと思います。（マニアな方はST490あたり使うでしょうし）

ドキュメントダウンロード

みなさま、配布希望のメールありがとうございます。
配布価格が決定次第、本申し込みの方法も本ブログに掲載します。

さて、ゲインについてですが、、

大地震で混乱しております。（いろいろと）
被害に遭われた方に対しましてお悔やみ申し上げます。
当方は、漏電したり、徒歩帰宅する程度で済みました。
とはいえ、色々と混乱しております。仕事にならん！といったところ。

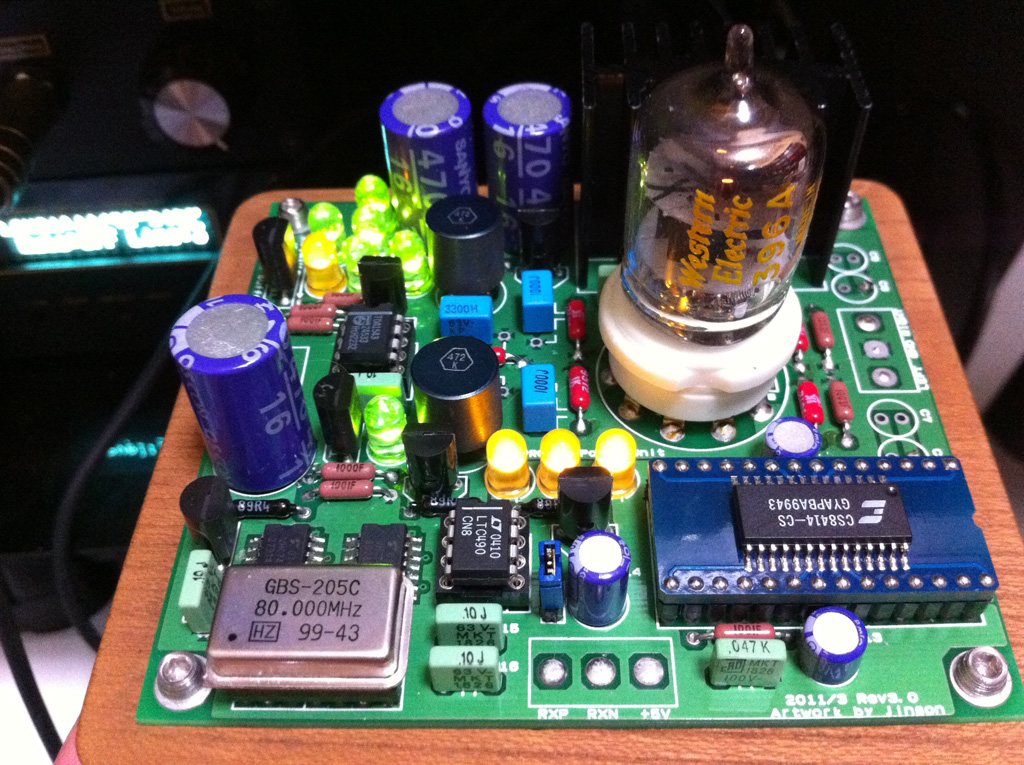

たまばっふぁDACの基板ができあがってきましたが、部品を買いに行く気にもなれないし、手元にあった部品で組み上げてみました。



写真はWE396Aですが、6DJ8でもちゃんと動きました。
LED電源のせいか、ぜんぜん違う音がします。
刺激的な音がしないけど、ちゃんと鳴る的な不思議な音です。球らしいといえば球らしいところでしょうか。
リクロックオシレータもLED電源としたことも影響しているかもしれません。
また、カップリングコンデンサも基板に裏付けできるようにしたので、そのせいかもしれません。
ゲインを抑えめの設定でつくったので、比較視聴すると不利です。次はゲインアップで作りたいと思っています。

現在は配布しておりません。

しかしながら、地震の影響もあり、配布する気がちょっと落ちてます。
被災地の方においては大変なことになっているのに、たまたま大きな被害にあわなかった自分が趣味をやっている、引け目を感じます。
私のDAC基板を買ってくれた方には仙台、岩手の方も多くいらっしゃいます。
安否が心配です。

という状態なので、本番基板をやるとしたら、以下のパーツを添付した状態で、落ち着いてからにしようかと思っています。

・DAC基板
・チップコン
・球ソケット
・ヒートシンク
・7806
・74VHC74
・もしかしたらTDKのコイル（でもこれ、どこでも買えるんだよなあ）

TDA1543は手元に少数ありますので、希望者にはお譲りしようかと考えておりますが、なるべく自己調達をお願いしたいです。（たいした数を持っていません）
まとめて多めに基板を用意して、常に頒布出来るように考えていたのですが、どうも気分が乗りません。毎度のパターンのように希望者の分だけ焼くのも有りかなと思ったのですが、それも面倒です。
よって需要を見たいので、jinsonあっとtelnet.or.jpまで、基板を欲しい人はメールください。返事はしませんが、参考にさせて頂きたく思います。
メールをくださる際に、TDA1543が絶対に必要かどうかも連絡ください。

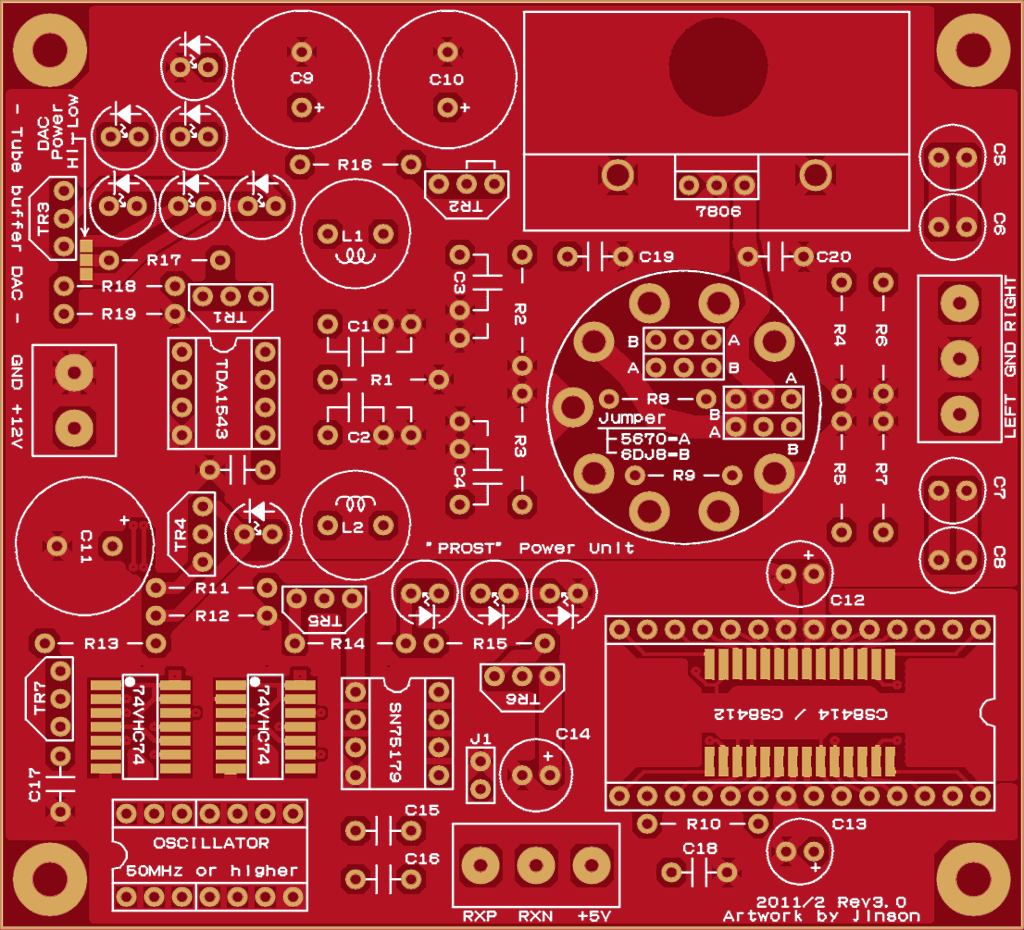

基板の色ですが、青を予定しています。箔厚は150uを考えています。
数がすくなければ単価があがります。TDA1543なしで5000円くらいで配布できればいいなと思っています。

とりあえず、こんなかんじ。


・DACの電圧は選択できるように。
# 安定化された電源を繋ぐならB電圧はそのまま電源の12Vをいれちゃってもいいかなーと。
　車載する場合はDACの電圧をLow(5V)にし、B電圧は9Vとする。ただし、出力レベルは低い。
　安定化された電源を繋ぐ場合はDACの電圧をHi(8V)にし、B電圧はそのまま12Vとし普通の出力レベルを確保。

・球は、5670(WE396A), 6DJ8の２種類をピンアサインの変更でサポート。
もちろん、同一のピンアサインを持つ球は差し替えて楽しめるかも？？
