NosPiDAC Tube MT zero

Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて真空管 DACにするもの

Tube MT/BTを、ラズパイzero系に対応し、B電圧を倍電圧化(24V)、アンプモードの切り替え(BUF/AMP)したもの。

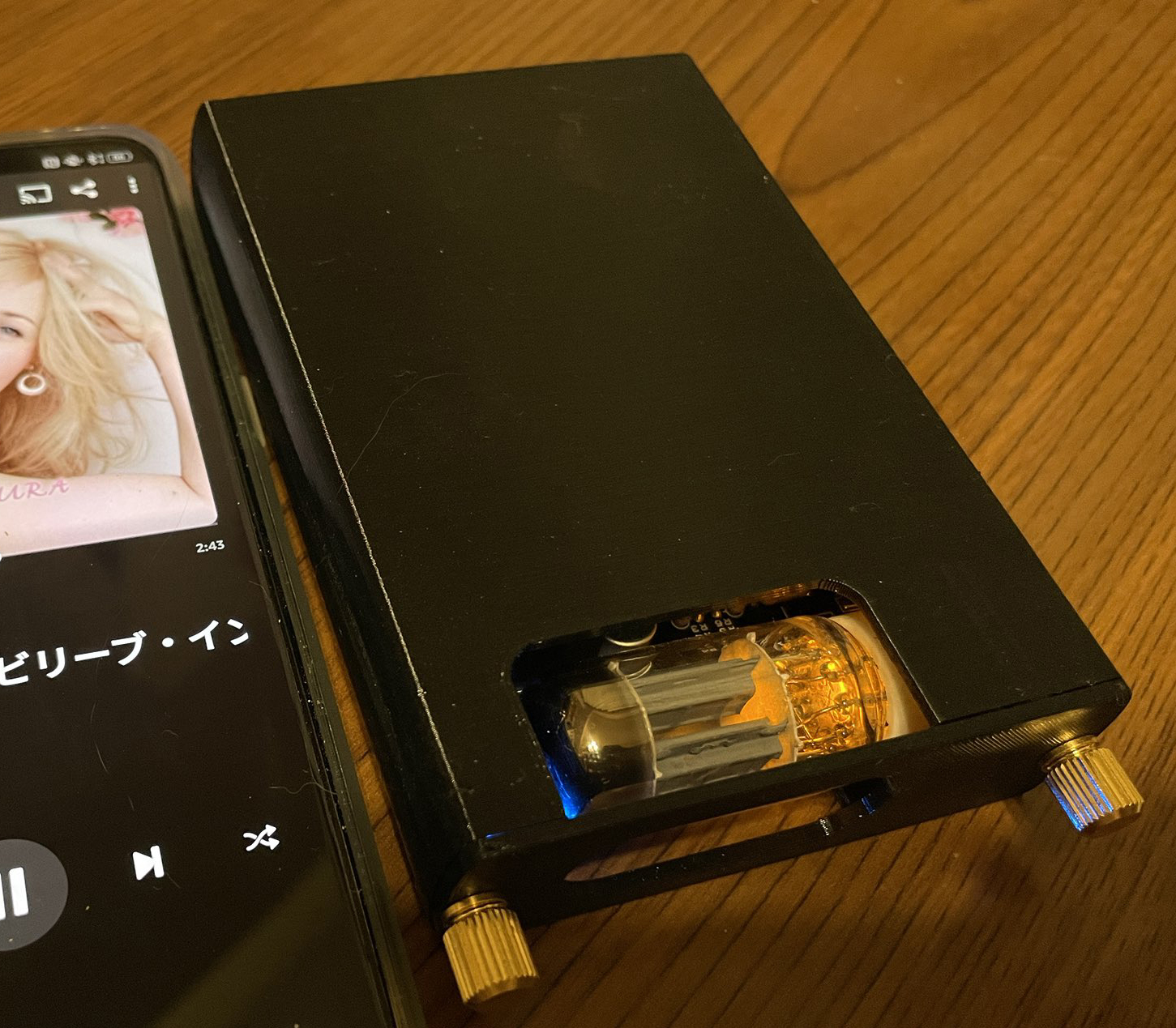

専用ケースに入れた例


・Raspberry pi Zero、BTM875モジュールなど、Raspberry pi zero互換のI2Sデバイスを対象としています
・真空管は6DJ8(6922)/5670(2C51)/12A〇7/5755(470A)に対応しています。
※基板レジスト色はロットにより変更になることがあります。
※回路図はありません。基板の部品定数やパターンから読み取ってください。
NosPiDAC Tube MT Zero
・DACにTDA1387を採用しており、16bit/192KHzまでの再生に対応しています。
 アイソレート型DC/DCを採用しています。(オプション)
・リポ内蔵を前提としています。なれている方以外は手を出さないでください。
Raspberry pi zeroサイズでi2sを吐くデバイスをつなげて真空管 DACにするもの
・真空管によって相性等の問題が発生する可能性がありますが、あらかじめご了承願います。

20220920TubeMTZero.pdf組立説明書


20220908mtzero.pdfケースデータ
