試作基板が届いたので、さっそく試作



OK,１発で動いた。しかし、ボタンの配線を一部間違えていた。。。
マイコン側のプログラム変更でOK.これがマイコンの良さかな。
部品のマージンの関係で、基板は修正が必要そうな感じ。

作ってみて思ったけど、がんばれば、かなり薄く作ることができそう。
これからソフトの調整。　使用感をつめるところに入ろう。

コントラストも良く、液晶とは思えない感じ。



カタカナも、問題なし。
これでいこっと。
プログラムは、１６桁ｘ２行と、２０桁ｘ２行の液晶に対応するように変更。
メッセージも、英メッセージと、カタカナメッセージ切り替えられるようにした。

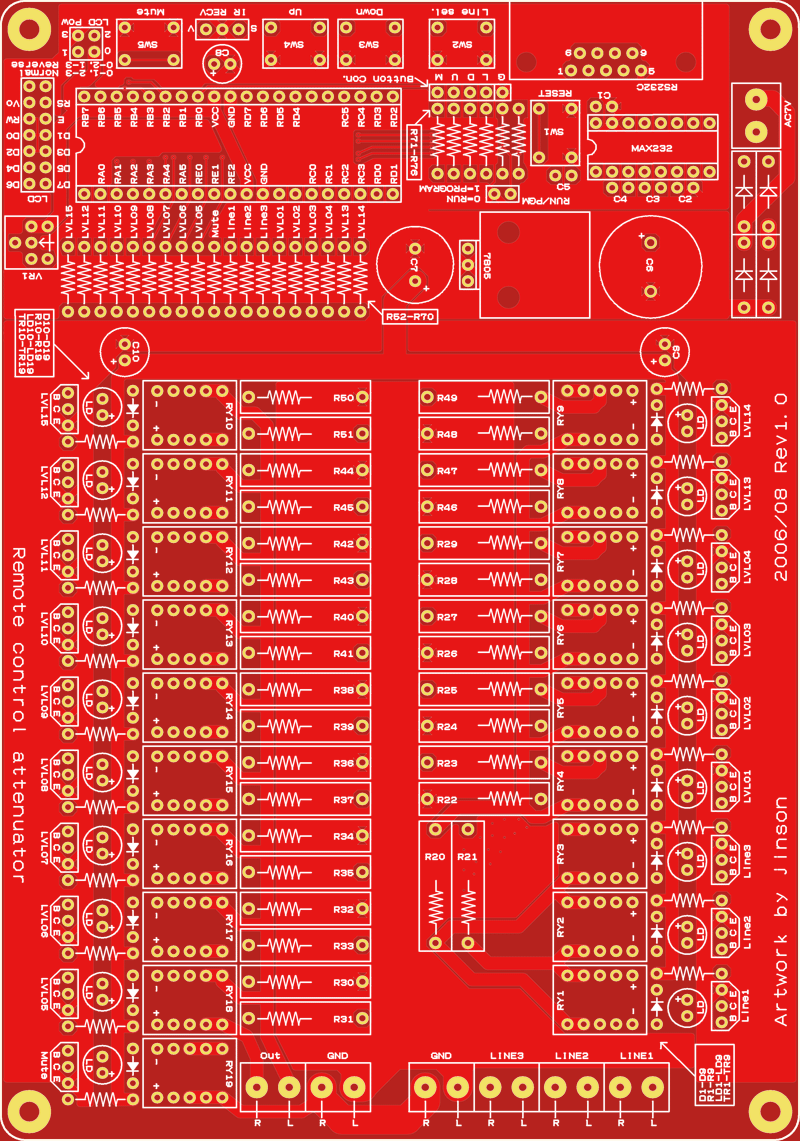

アッテネータのアートワーク完了。
バグチェックをしないと。。。

ひとまずソフトはかんせいしたのでその画像を
試作基板のアートワークをせねば。。。

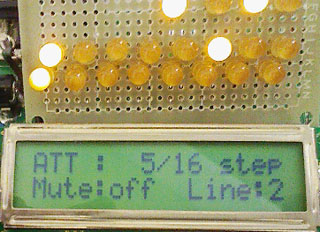

通常画面

レベル、ライン、ミュート状態の表示

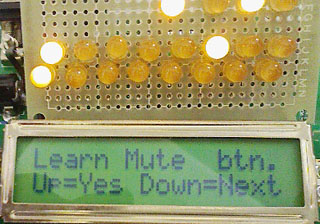

学習モード画面

学習させたい機能（ボタン）を選択する

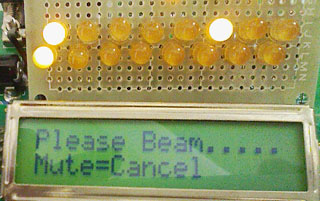

IR送信要求画面

ここでリモコンボタンを押す

画面上のLEDはポート状態表示をしている

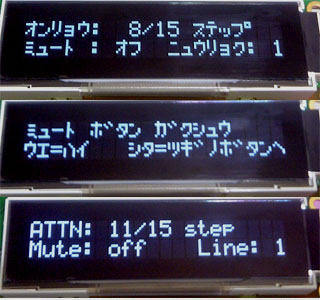

液晶は、くましろさんにおしえてもらった２０ｘ２の白黒にしたいなぁ。

みなさんご意見ありがとうございます。

まず、アッテネータの抵抗値ですが、
http://www.vector.co.jp/soft/dl/win95/business/se248886.html
ここにある計算プログラムで求めて決めるとよいかなと思っています。
このプログラムの常時抵抗２本型（簡易）でアートワークしようと思っています。
実際には、無限大減衰=Muteと考え、１７ステップで計算することになります。
よく使う部分だけステップを細かくすることもあるでしょうし、好みかなぁ
と思います。

ライン入力選択ですが、３系統切り替えられるようにしました。
ポートが足りないので、これが精一杯です。
ロジックICを挟めば、８系統切り替えが出来ますが、面倒なのでそれはしないと思います。

というわけで、ソフトはほぼ完成。
下記のような仕様に変更になりました。

・ボタンは、消音、音量上、音量下、入力選択（順送）
・リモコンコード学習は、
　消音、音量上、音量下、入力選択（順送）、入力１選択、入力２選択、入力３選択
　というふうに、ダイレクト入力選択もできるように。
・消音ボタン長押し（２秒）で、リモコン学習モードに移行する
　要するに、開発環境がなくても、ある程度の設定は単体で出来るようにした。

ショート動作の時間は、100ms固定に（試してみたら、あとで変えることはほとんどあり得ない。）

というわけで、ソフトは書けたので、ユニバーサル基板で試作してみます。
（やべ、ぜんぜんリレーを持っていないよ。。。）
ちょいといろいろな用事があるので、動作画面写真は後日ブログに載せます。

ノリタケのVFD使うとかっこいいかな？？？
DS-CU20025ECPB-U1JSだったら使えるみたい。
http://www.noritake-itron.jp/japanese/products/module/cu-u/index.htm
コマンドコンパチな液晶でかっこいいのあったら、教えてください。

ちょっとした不安
PIC-BASICって、突然販売中止になったりしないだろうか。
今回ちょっと本気で使ってみたけど、結構良い製品だと思う（遅いけど。。。）

最近、ふと思ったこと。
機械がある位置まで行き、音量を調整し、リスニングポジションに戻る。
ありゃ、ちょっと具合がよくないなぁ。また機械のある位置に行き、音量調整。
実に面倒。

リモコンが使いたいなぁ。とはいえ、音質を妥協するのも嫌だなぁ。
バーブラウンとかの、デジタルアッテネータとマイコンで、リモコンアッテネータ作れるな。（作ってる人もいると思う）
とはいえ、デジタルアッテネータだとお気に入りの抵抗が使えない。。音のチューンを楽しめない。。

というわけで、こんなアッテネータを作ることにしました。
・リレー切り替え、１６ステップ
・L型（簡易）アッテネート
・リモコンによる操作OK.
・ボタンは、音量上、音量下、消音の３つ
・LCD表示
ライン入力も切り替えられるようにと思ったけど、これはべつに機械の場所まで行ってもいいやと思い、やめておく

リモコン部分の仕様
適当なリモコンを学習できる。　よって、あまっているリモコンの信号を
リモコンアッテネータに学習させて使う。
ボタンに割り当てられている、音量上、音量下、消音の３つを学習可能に。
最初は、リモコンも作ろうとおもったんだけど、なんか資源の無駄っぽいし、自作リモコンは格好悪い。　そうじゃなくても、機械ごとにリモコンがあって、それが増えていき、萎えているのに。
NECフォーマットで32bitだけ学習できるようにした。（たいていはOKかな）

リレー切り替え部分の仕様
ショート動作をするように。このショート時間は、100ms - 1秒までの幅で
設定できるようにしようかと思っている。
１６ステップとしたのは、こんなもんでいいかなという理由。
マイコンのポートが１ポート余っているので、それも使えば、３２ステップいける。
というかマトリクス次第で、結構な数のリレーを制御できる。
でも、アートワークめんどくせーから、１６ステップでいいや。

マイコン
秋月で売っているPIC-BASICで。
これ、すっごく遅い。萎える。でも、デバッグもしやすいし、仲間内でプログラムをいじるには、BASICの方が、腰が引けないのではないかという判断。
今まで、PICはmpasmで使っていたが、LCDを気軽に使うのはBASICの方が楽。
反面、１命令あたりの動作速度がBASICだとわからない。（PIC-BASICだけかも）リモコンの学習部分などのロジックを書く時はイライラした。


んで、今のところ、リモコンコードの学習部分、初期化関連だけ書けた。
設定を行う画面（ルーチン）や、ポート制御はたいした問題ではないので、
ソフトは割とすぐに出来そう。
どっちかというと、基板のアートワークの方が面倒だなぁ。

盆休み中に、ソフトだけは、ある程度の目処がつけばと思う。（重い部分は出来ているので、問題はないと思うけど）

ここまで書いたら、ちょっと飽きてきた。完成までモチベーションが続くのだろうか。
