今回、久しぶりに配布を行い、私から配布を受けるのが始めての方もいるみたいなので、ここに改めて書いておきます。


当初の配布条件で、質問お断りしていること

・パーツの入手方法
　これは、私にもわからないからお断りしています。
　じゃあ、なぜお前は持ってるの？といわれたら、すっごく昔に買った物や、仲間内から回してもらったものなどだからです。
　なので、最近では、どのお店で買えるなどの情報は持っておらず、質問されても、答えられないもどかしさだけが残ります。
　秋葉なら、どの店に売っていたとか、知ってるものもありますが、通販可能で教えてくださいなどといわれると、どうにもならなかったりします。
　むしろ、私のブログからリンクしている方々の方が、はるかに詳しいはず。


当初の配布条件で、作り方に関するサポートはしない、資料はあるものだけと言っている。

・作り方おしえて
　調整方法、作り方、このあたりがピンと来る方を対象としています。　キットの配布ではなく、実験基板の配布です。


論外なこと

・組み立てたけど動かない。そっちに送るから、修理してくれ
　嘘のようですが、マジでこういう人がいます。　論外です。そりゃー、仲が良い人のは受けると思いますけど（いわゆる友達レベル）、まったく知らない人のは、やらないですよ。
　あと、ヤフオクに転売された物の修理を頼まれることもあります。これも論外。　組み立て後のものならば、出品者に依頼してねで終わりですが、生基板だと、当初の配布条件を知らないことが多いのです。
　それもあって、生基板ので転売は禁止としています。（他にも理由はありますけどね）

というわけで、こんな事情で、配布条件を決めていたわけです。

たまーに質問されることがあるので、ここに書いておきます。
SN75179以外を使うときはパルストランス受けにしないといけません。
私のブログからリンクしている方々の作例は、たいてい、パルストランス受けとなっています。
線を巻くのも楽しいですし、音質的にも有利なので、コンデンサ受けしてるかたは、チャレンジしてはいかがでしょう。

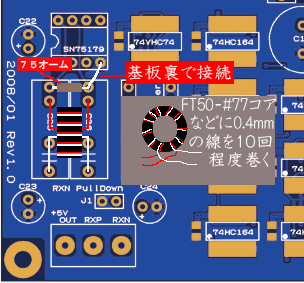

必要なものは、この絵のとおり、FT50-#77コアと、０．４ｍｍのめっき線です。オヤイデで売っているやつを使ってる人が多いです。（入り口すぐにある）
図のとおり、なんちゃってバイファイラ巻きします。だいたい１０回くらいまけるはず。
白と赤の線を見ればわかるとおり、このように接続します。くれぐれも、ストレートに、レシーバに入るようにしてはいけません。（たまに、ショート接続しちゃってる人を見かけます）
レシーバと、コイルの間に７５オームを入れます。基板裏で、片側をGNDに落とします。（図のとおり）
この状態で、RXP,RXPに同軸を繋いでもよいです。
光と同軸を切り替えたい人、光だけ繋ぐ人は、J1をショートし、RXPを入力とし、RXNをGNDとして扱います。光モジュールからRXPに繋ぐときは、0.01uFくらいのコンデンサをカップリングとして入れてください。くれぐれも、RXPに直結はいけません。

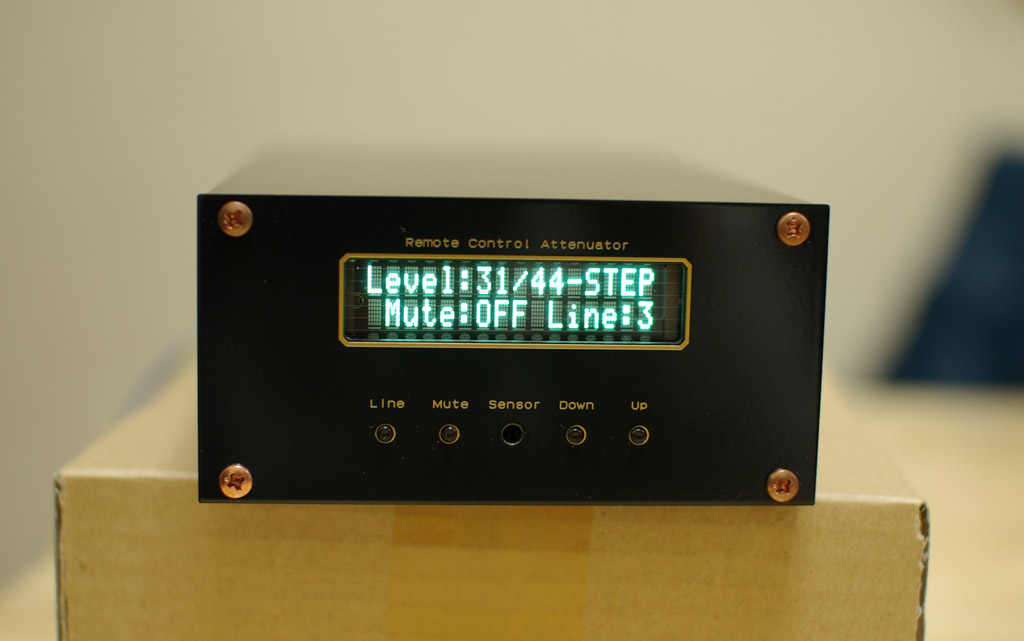

配布するフロントパネルをつけて、仮組した状態です。

まぁ、違和感はないかんじ。基板端面は、黒マジックで塗りつぶし。
ボタンは、フジソクのAP1Cを基板に実装すれば、そのままフロントパネルから出せます。
