2021/02/25 木

NosPiDAC Tube

頒布中!


NosPiDACTube.pdf説明書 部品付き

tubePO.pdf説明書 部品なし

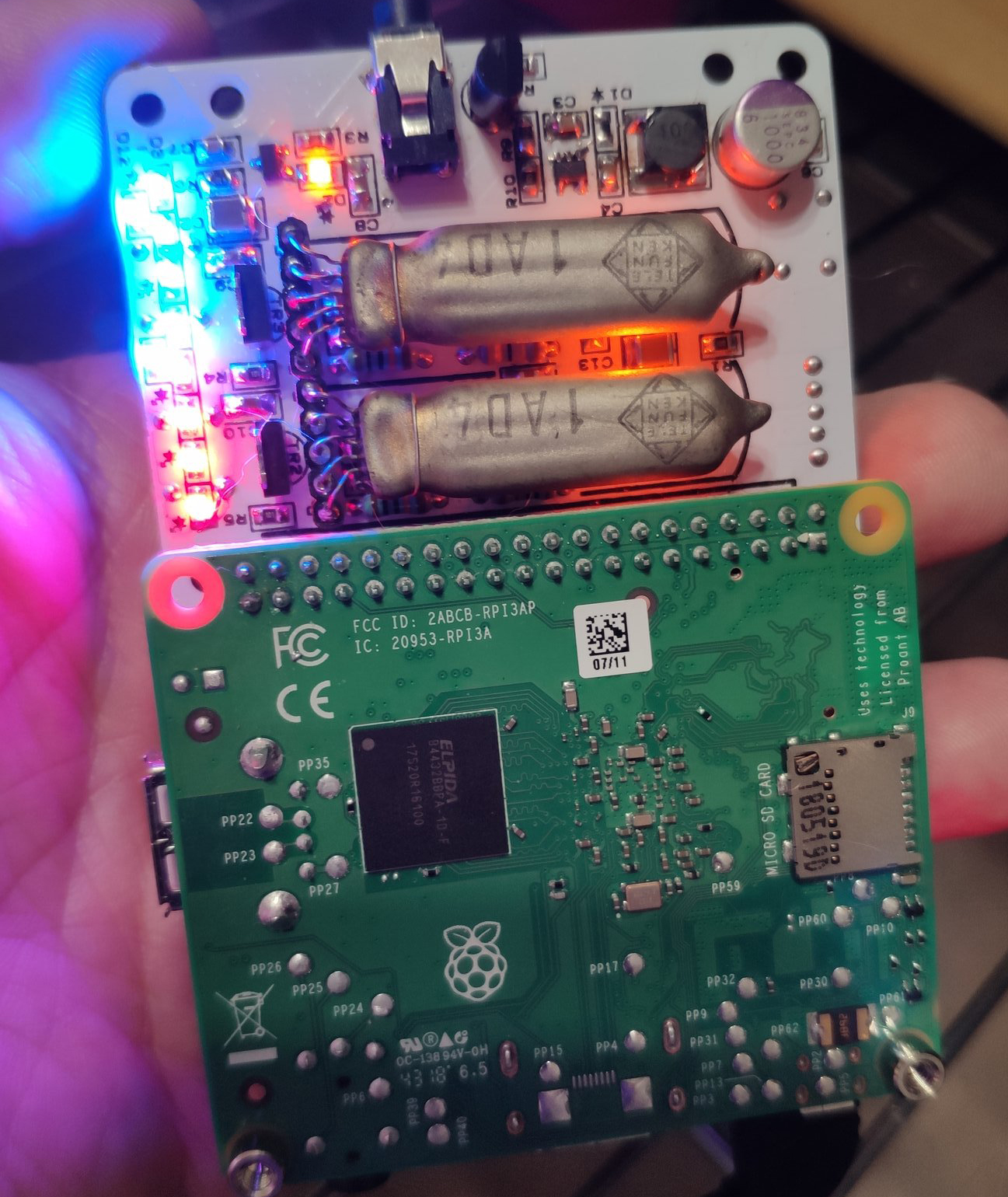

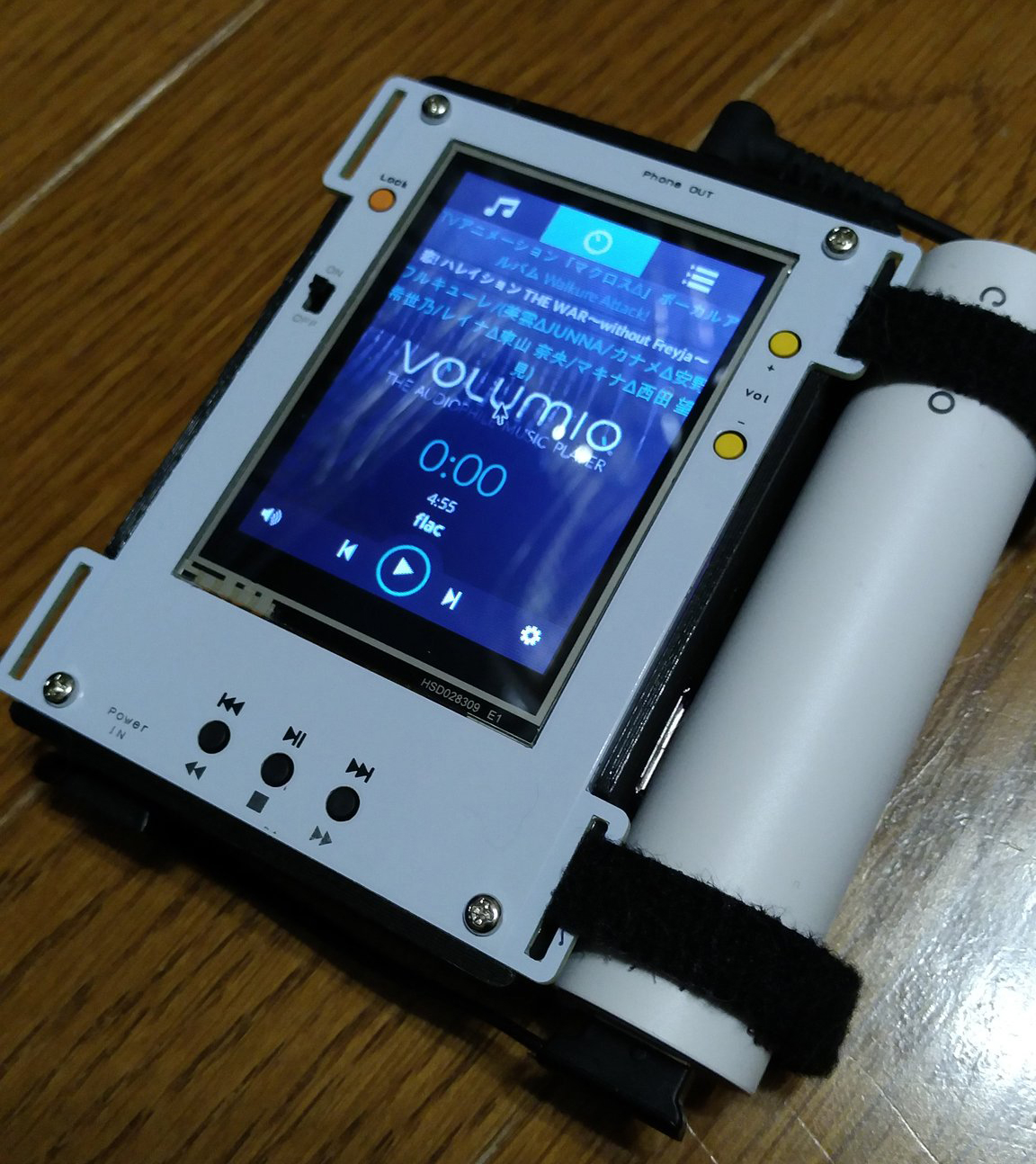

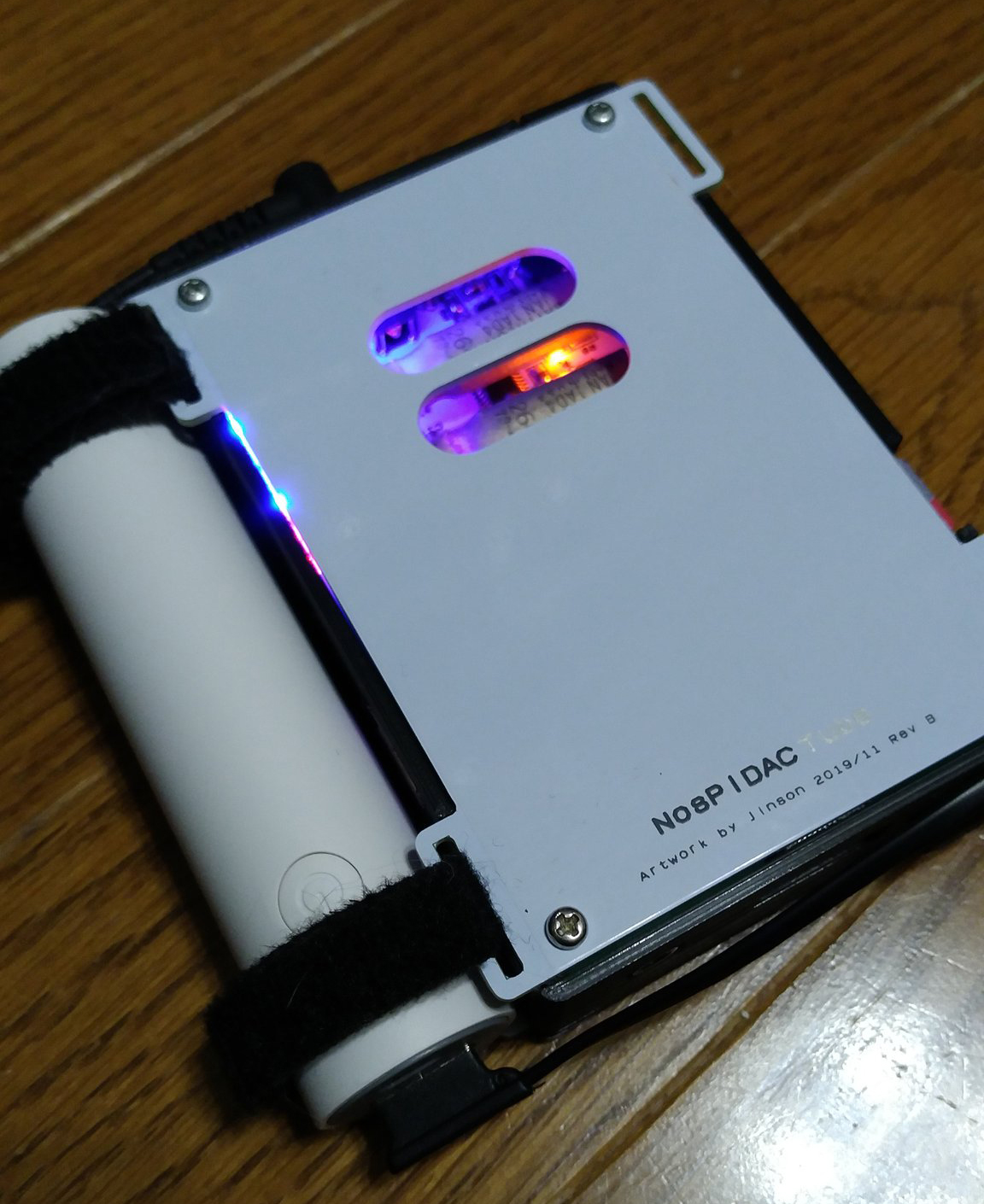

Raspberry pi 3A+に2.8インチタッチ液晶、DAC、真空管ヘッドフォンアンプを付けてDAPにしてしまおうというモノ

・サブミニチュア菅 5676, 1AD4(1.25V菅なら大抵つかえる)に対応したヘッドフォンアンプを搭載しています。
・サブミニチュア菅を、B電圧25Vで駆動します。
・DACにTDA1387を採用しており、16bit/192KHzまでの再生に対応しています。
・2.8インチタッチ液晶は安価な感圧式に対応しています。
 昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。"

OSのイメージは、RaspiDapBaseと共通ですが、かならず最新版をつかってください。古いRaspiDapBaseのイメージを使わないようにしてください。

イメージはこちらから。
https://www.telnet.jp/~mia/sb/log/eid319.html

2021/02/25 木

NosPiDAC Crown

頒布中



CrownRevCD.pdf説明書 RevC/D共用 部品付き

NosPiDacCrownRevB.pdf説明書 RevB用 部品付き

CrownPO.pdf説明書 部品なし

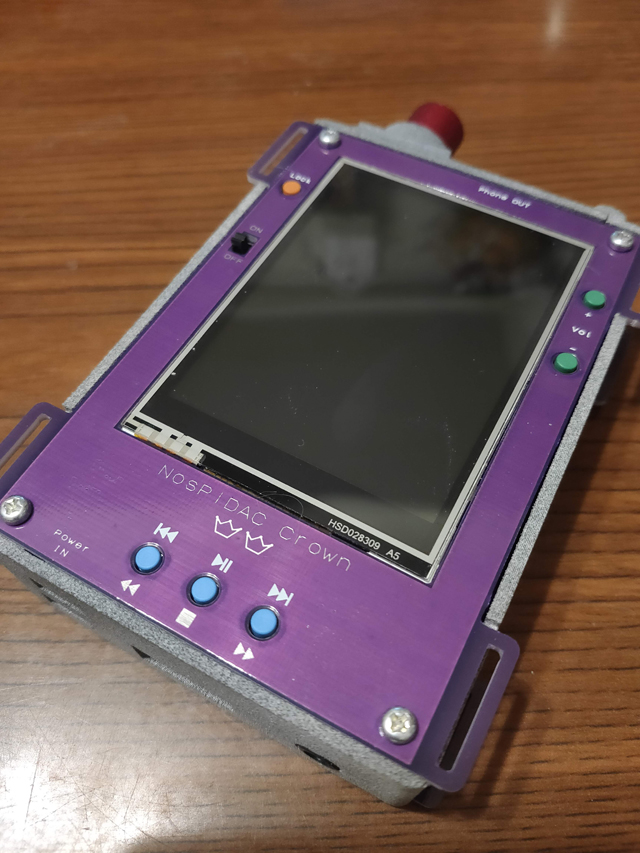

Raspberry pi 3A+に2.8インチタッチ液晶をつけて、TDA1541AのDAPをつくってしまうモノ。

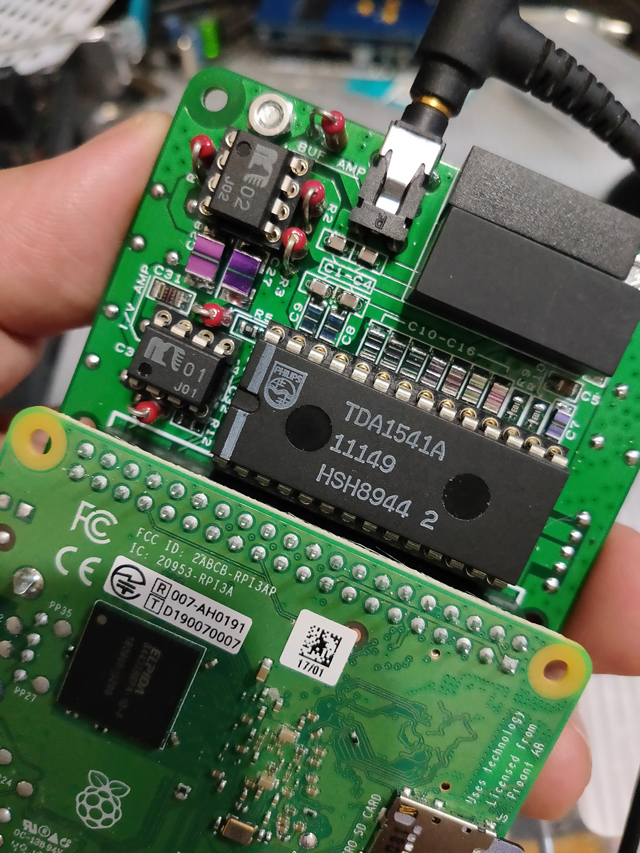

・DACにTDA1541Aを採用しており、16bit/192KHzまでの再生に対応しています。
 DEMリクロック、I2Sアイソレーション、アイソレート型DC/DCを採用しています。

・2.8インチタッチ液晶は安価な感圧式に対応しています。
 昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。

OSのイメージは、RaspiDapBaseと共通ですが、かならず最新版をつかってください。古いRaspiDapBaseのイメージを使わないようにしてください。

イメージはこちらから。
https://www.telnet.jp/~mia/sb/log/eid319.html
