●TDA1387 J-FET I/V
Greece7さんが試されているTDA1387に興味があり、わたしも試してみました。
例によってLR分離基板にて試しています。

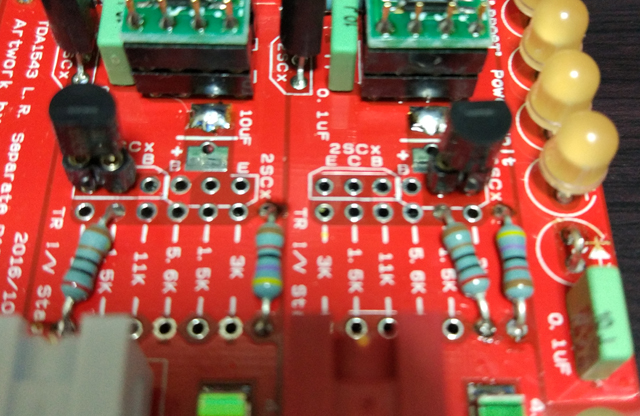

この画像の通り抵抗、コンデンサ、トランジスタを付ければOK.
![IMG_20170415_200409.jpg IMG_20170415_200409.jpg](https://www.telnet.jp/~mia/sb/img/img362_IMG_20170415_200409.jpg)
LEDを1個減らしてTDA1387の電源電圧は5Vとしている。
FETはソケット化してある。ゲートの足はカットずみ。
![IMG_20170415_200423.jpg IMG_20170415_200423.jpg](https://www.telnet.jp/~mia/sb/img/img363_IMG_20170415_200423.jpg)

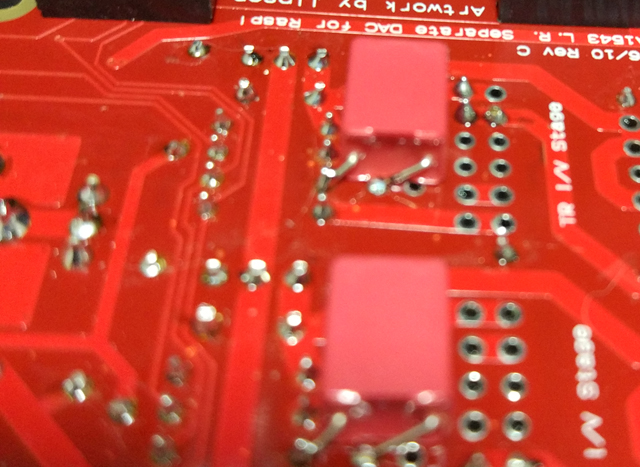

REFは、こんな感じでコンデンサを裏付け。
音は、聴いてのお楽しみ!期待を裏切らない音です!
