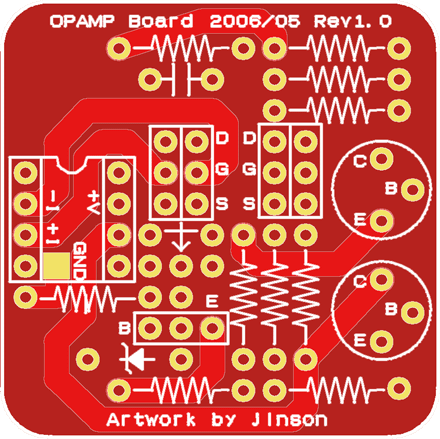

オペアンプの代わりに、直接させるようにした。
可変ＶＲと、抵抗の干渉が出るが、部品裏付けなどで対処する感じ。
サイズを優先した。（３．２ｃｍ角）

つかれた。画像参照のこと。
もう、とりあえずこんなもんでいいか。あとは間違い探しせねば。。。
1541エピも、ぜんぜんチェックしてねーーよおお

いろんなアートワーク出していますが、現時点において一般配布は考えていません。
先日の配布で一般配布は一旦終了と考えており、いま出しているアートワークは、仲間内での実験用として作成する物です。
とりあえず、やりたい実験をやりまくって、時間的、精神的余裕ができたら一般配布も考えます。（可能性としては極めて低いです）
一般配布を一旦終了とさせて頂いたのは、この辺りのやりたいことをやる時間を確保したかった為です。
このblogにレスしてくれている方々は、いわゆる私のお仲間達です。
彼らの書き込みを見て、一般配布されるという誤解を生むとよくないと思い、記事にさせていただきました。

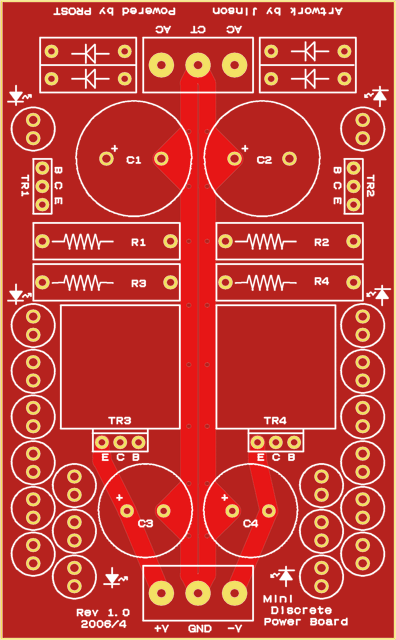

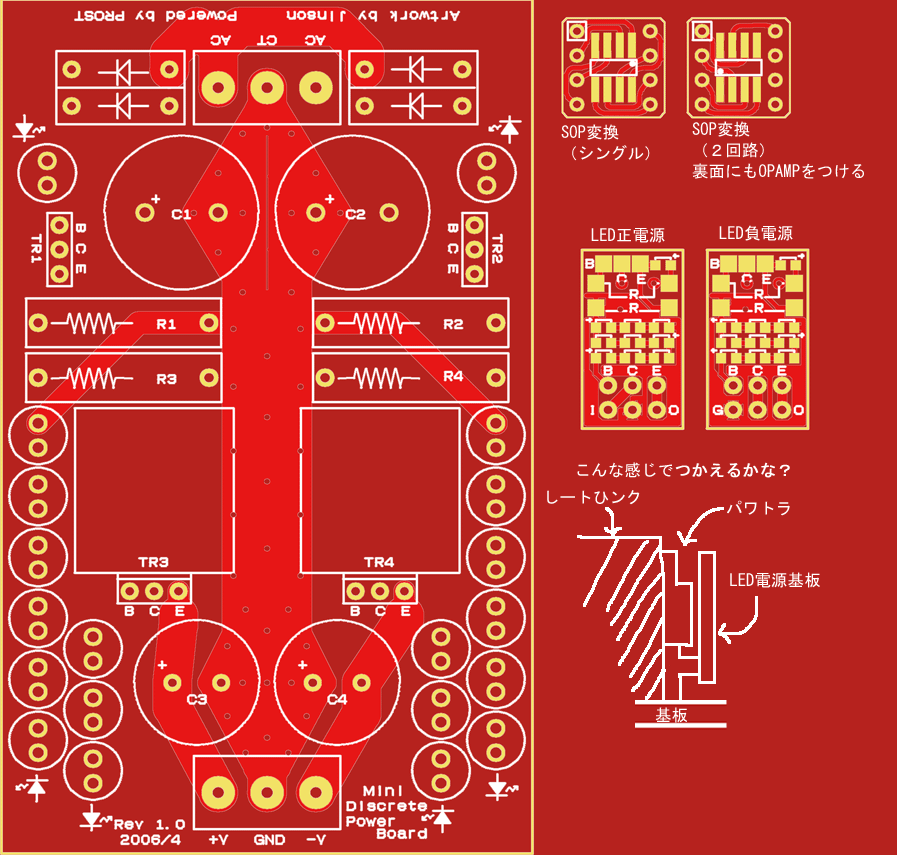

小物１ぱつめ。ミニLED電源基板。
このくらいのサイズの正負１系統基板があったほうが便利なので。


さて、次はなにCADろうか。試作するなら種類が多い方が損をしないからなぁ

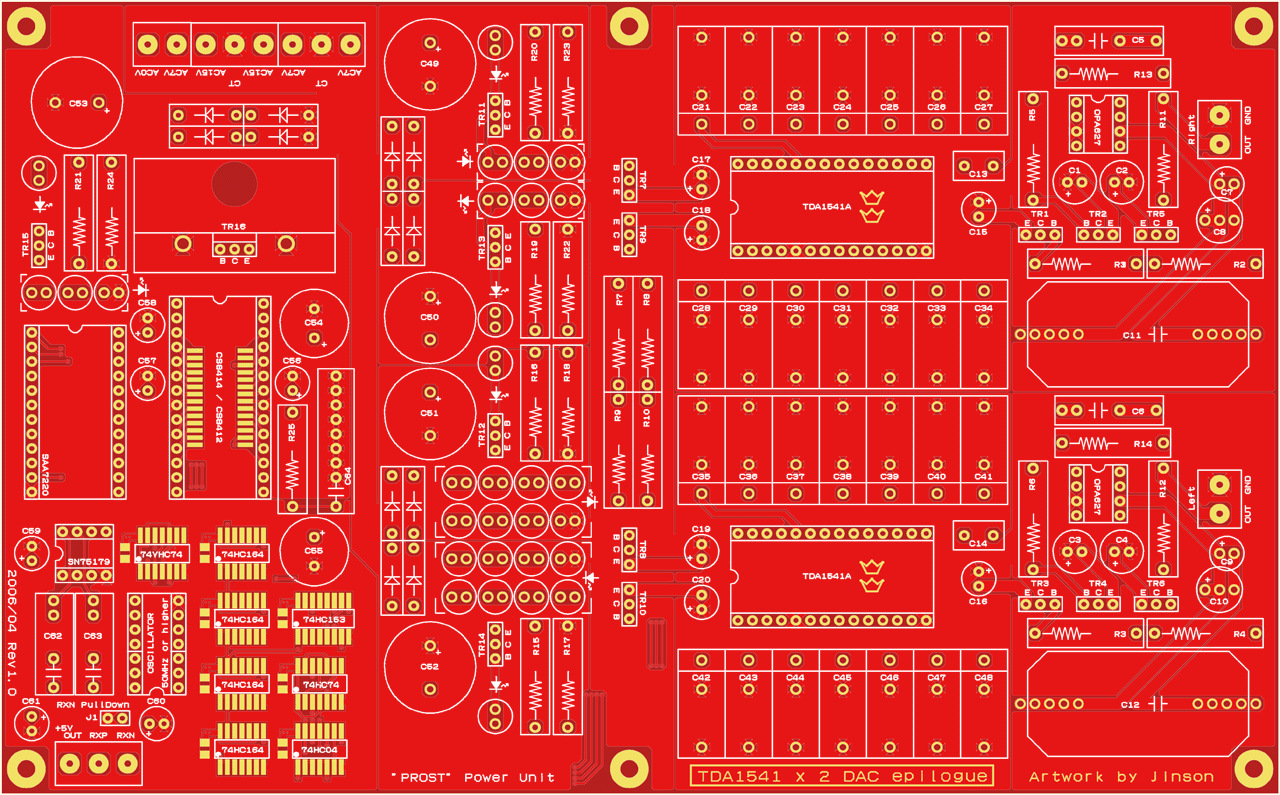

とりあえず、アートワーク完了。色はチャイナにしようかな。
青飽きてきた（笑


あとは、小基板類（いろいろ）をCADって、ＧＷあけに試作予定。

あーーー、配線チェックせねば。。。がんばろう。。

ちょっと時間も出来てきたので、こんなんCADってます。

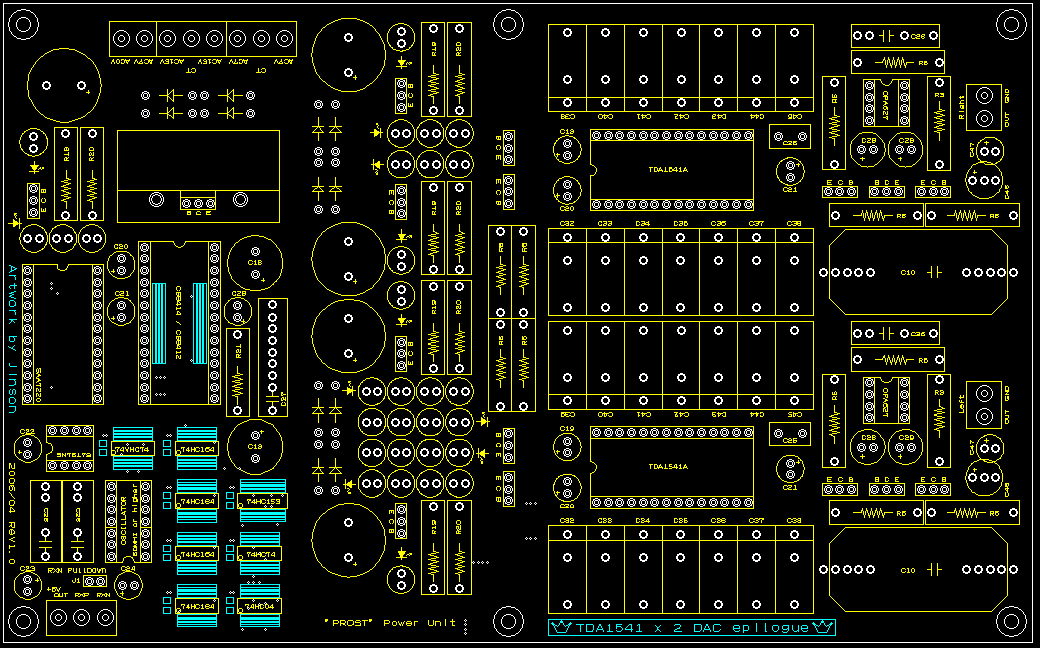

1541 LR分離２パラ 4fsOS　電源込み基板
DACとOPAMPは個別供給LED電源(定電圧部だけ共有）
デジタル段は、LED電源（1ぱつ） & 1543エピ使い回し（笑
オフセットキャンセラ廃止、かわりに大きなカップリングをつけられるように。
ゴールデンウィークもあることだし、じっくりとチェックしながらCADろっと。

やっぱ、実験やるには基板がないとキツイっす。
