●NosPiDAC MAX
Raspberry piと組み合わせて、色々なDACに対応したDAPをつくるもの。

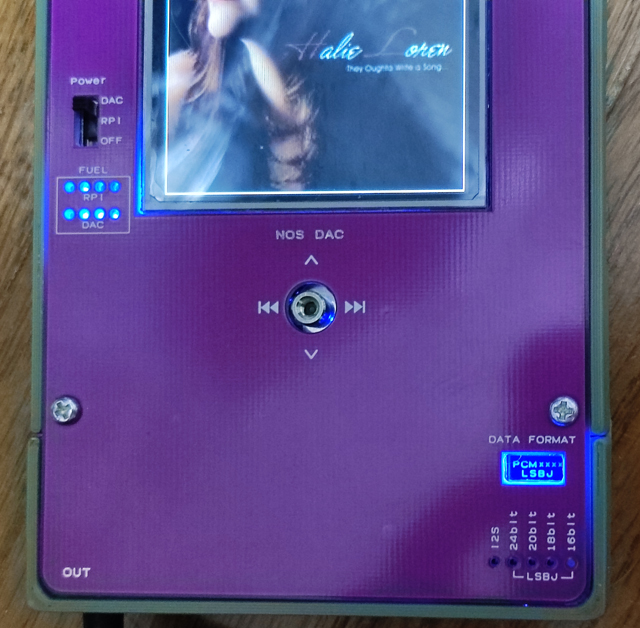

![maxt.jpg maxt.jpg](https://www.telnet.jp/~mia/sb/img/img723_maxt.jpg)

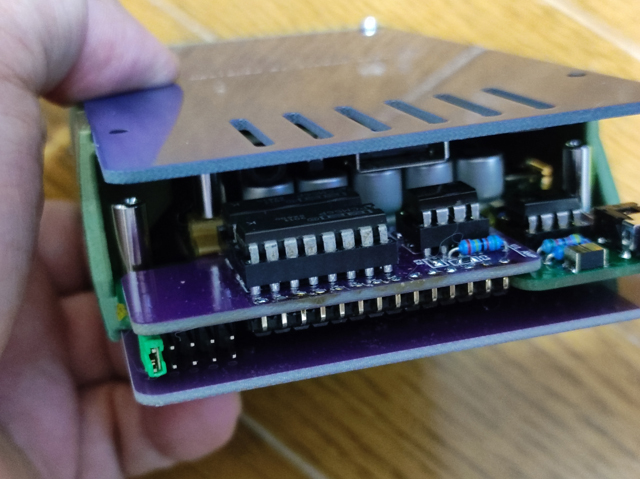

![maxu.jpg maxu.jpg](https://www.telnet.jp/~mia/sb/img/img722_maxu.jpg)
■特徴 / Feature
・Raspberry pi 3Aに対応しています。
・・色々な専用DACモジュールに対応しています。
・18650電池内蔵を前提としています。なれている方以外は手をださないでください。
・2.8インチタッチ液晶は安価な感圧式に対応しています。
昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。
・本体サイズは84mm x 29.5mm x 140mmです。初代ゲームボーイ(90mm x 32mm x 148mm)よりは小さいです。
■違い / difference
いままでリリースしてきたNosPiDAC Crown/DaydreamなどのシリーズのDACをモジュールとし、ラズパイとDACを電源分離(18650x2)することにより音質方向に振ったものです。
■ご注意
・Raspberry piが別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。
組み立て説明書(2023/5/5以降頒布版)
組み立て説明書(2022/4/5-2023/4/30頒布版)
組み立て説明書(旧2022/02/23版)
音を出すためには、DACモジュールが別途必要です。
以下DACモジュールの説明書です。
TDA1541A基板
PCM56P/61P基板
PT8211基板
PT8211基板 ver2(2023/06/15以降)
Nutube基板
Nutube基板 ver2(2022/7/6以降)
TDA1543基板
TDA1387基板
TDA1541 2para基板
TDA1543 2para基板
TDA1543 2para基板 ver2(2022/8/13以降)
TDA1387 2para基板
submini真空管基板
TDA1541 J-FET I/V基板
PCM1704基板

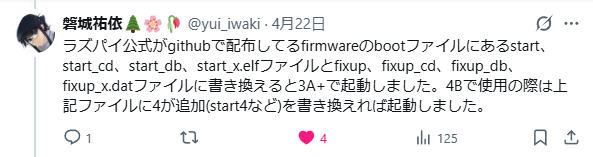

起動イメージはこちらです
ダウンロード
volumio タッチUI ノーマル液晶 「volumio-x.xxx-MAX_touch_vx.rar」
volumio タッチUI blue-7さんIPS液晶 「volumio-x.xxx-MAX_touch_vx_ips.rar」
volumio MPD GUI ノーマル液晶 「volumio-x.xxx-MAX_Mpd_GUI_vx.rar」
volumio MPD GUI blue-7さんIPS液晶 「volumio-x.xxx-MAX_Mpd_GUI_vx_ips.rar」
ケースデータはこちらです
ダウンロード
サイズとファイル名は以下のとおり
Raspi 3A+用ナローケース (84mm x 29.5mm x 140mm)「MAX Narrow」
Raspi 3A+用ナローケース + 追加18650 (84mm x 29.5mm x 161.5mm)「kakugari new MAX Narrow 18650」
Raspi 3B/4B用ワイドケース (92mm x 29.5mm x 140mm)「MAX Wide」
Raspi 3B/4B用ワイドケース + 追加18650 (91mm x 29.5mm x 161.5mm)「kakugari new MAX Wide 18650」バッテリー残量LEDしきり 「8LED sepa」
基板サポート「support」
![maxt.jpg maxt.jpg](https://www.telnet.jp/~mia/sb/img/img723_maxt.jpg)
![maxu.jpg maxu.jpg](https://www.telnet.jp/~mia/sb/img/img722_maxu.jpg)
■特徴 / Feature
・Raspberry pi 3Aに対応しています。
・・色々な専用DACモジュールに対応しています。
・18650電池内蔵を前提としています。なれている方以外は手をださないでください。
・2.8インチタッチ液晶は安価な感圧式に対応しています。
昔の2画面ゲーム機の気分で操作してください。今どきのスマホの操作性ではありません。
・本体サイズは84mm x 29.5mm x 140mmです。初代ゲームボーイ(90mm x 32mm x 148mm)よりは小さいです。
■違い / difference
いままでリリースしてきたNosPiDAC Crown/DaydreamなどのシリーズのDACをモジュールとし、ラズパイとDACを電源分離(18650x2)することにより音質方向に振ったものです。
■ご注意
・Raspberry piが別途必要です。
・本キットは実験基板です。技術サポートはありません。
・本基板使用に伴う事故等に関して、一切の責任は負いません。自己責任でお願いします。
