●OLED, LCDスクリプト
ラズパイに液晶とOLEDを付けるスクリプトを落とせるようにしておきました。
OLED, LCDスクリプト
中身はperlで書かれています。
2016/11/3 更新
・再生時間表示が、mm:ssまでの表現だったが、hh:mm:ssまで表示するように修正
2016/10/16 更新
・OLEDのほか、LCDをサポート
・長い曲名を取得できないエラーを修正
・kakasiが返す、(hosi)や(kigou)などを、任意の文字列に置き換えられるようにした
OLED, LCDスクリプト
中身はperlで書かれています。
2016/11/3 更新
・再生時間表示が、mm:ssまでの表現だったが、hh:mm:ssまで表示するように修正
2016/10/16 更新
・OLEDのほか、LCDをサポート
・長い曲名を取得できないエラーを修正
・kakasiが返す、(hosi)や(kigou)などを、任意の文字列に置き換えられるようにした
サポートしているOLED, LCD
★秋月 有機ＥＬキャラクタディスプレイモジュール
http://akizukidenshi.com/catalog/g/gP-08278/

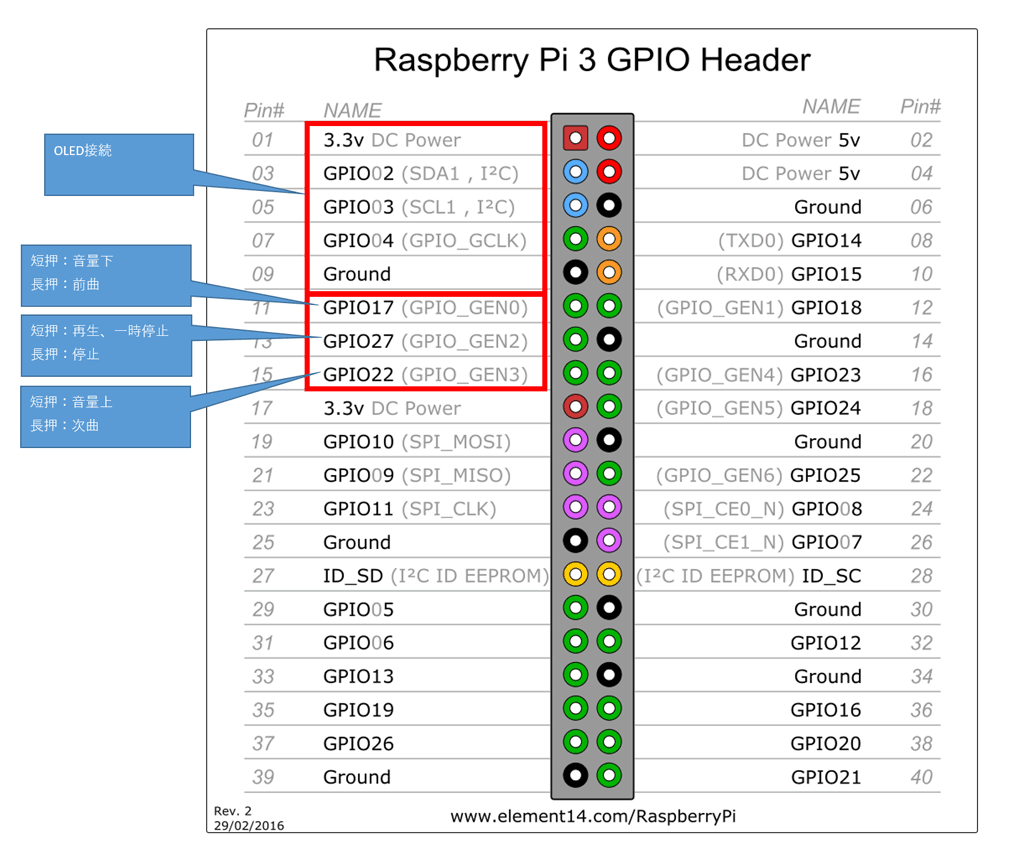

接続方法
OLED <-> ラズパイ
1,3,4はGND -> 9(GND)
2は3.3V -> 1(3.3V)
7はSCL -> 5(SCL)
8,9はSDA -> 3(SDA)

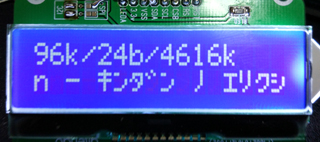

★AITENDO GVLCM1602G
http://www.aitendo.com/product/11430
http://www.aitendo.com/product/14606
接続方法
LCD <-> ラズパイ
GND -> 9(GND)
VDD,RES -> 1(3.3V)
SCL -> 5(SCL)
SDA -> 3(SDA)

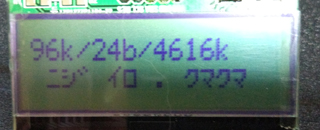

★AITENDO F1602YG1812P7032
http://www.aitendo.com/product/14395
接続方法
LCD <-> ラズパイ
GND -> 9(GND)
VDD,RST,LEDA -> 1(3.3V)
SCL -> 5(SCL)
SDA -> 3(SDA) さらに2.2Kでプルダウン
注意！
どうやら、この問題みたい。ハマったわ。。。
http://wbbwbb.blog83.fc2.com/blog-entry-242.html
まあ、ぐぐればいくらでも出てきます。
導入方法は以下の通りとなります。
(moode audio用）
・puttyをダウンロード
windowsな人はputtyをダウンロード
macな人はsshでつなげられると思う。
・puttyを起動して、ホスト名を moode.local で 「開く」をクリック
なんかいわれたら、OKとかYESとか押して続行
ユーザ pi
パスワード raspberry
・i2cを有効にする
＃ちょっとしたこと
＃putty上で右クリックすると、コピーした文字列がペーストされるので
＃手打ちする必要はない
sudo raspi-config
として、Advanced Option -> I2Cを有効にする。
これもまあ、画面見ればわかる。
カーソルキーで操作。エンターで確定
I2Cのとこで、とりあえずYESを選びまくり、最後にFINISH
・必要な物を入れる
sudo apt-get update
しばらく待つ。なにかいわれたら Yを返答
sudo apt-get install i2c-tools kakasi
これもおなじくしばらくまつ。基本的にＹを返答
・OLEDが認識しているか確認
i2cdetect 1
として、なにかきかれたら Yを返答
3cや、3e,3fと出れば認識してる。
ぜんぶ -- だったら接続ミス。確認しなおそう
・スクリプトを入れる
wget http://www.telnet.jp/~mia/oled.bin
さらに
mv oled.bin oled.pl
つづけて
chmod 755 oled.pl
LCDを使う人はここで設定が必要。OLEDの場合、そのままで良い。
------------------------
nano oled.plとして、以下を編集
# support OLED, LCDs
#
# akizuki SO1602AW
$lcdflg = 0;
$oaddr = '0x3c';
#
# Aitendo F1602YG1812P7032
#$lcdflg = 1;
#$oaddr = '0x3e';
#$lcdHi = '0x5f';
#$lcdLow = '0x7a';
# Aitendo GVLCM1602G
#$lcdflg = 1;
#$oaddr = '0x3e';
#$lcdHi = '0x5e';
#$lcdLow = '0x76';
自分の使う液晶の設定を「#」を取って生かす。
それ以外は、「#」でコメントアウトする。
なお、$lcdLowをいじると、液晶のコントラストを変更できる。
CTRL + xで保存して終了。
------------------------設定ここまで
・動作確認
./oled.pl
として起動、oledになにか表示されればＯＫ．
CTRL + C で停止。
・自動起動に登録
sudo nano /etc/rc.local
一番最後の行に
exit 0
があるので、その上に以下を追加
/home/pi/oled.pl & > /dev/null 2>&1
保存して閉じる。
CTRL + x を押す
さらに y を押す
そのまま enter を押す
sudo reboot
として、再起動後 oledが動けばＯＫ
・カスタマイズ
nano oled.pl
として開いてやると、頭の方に設定がいろいろある。
表示時間とか。
ただ、nano oled.pl とやって開くと日本語化け化けでつらいだろうから、以下に設定内容だけ列挙しておく。
これ見てカンで設定するといい。(厳密にいえば日本語設定をしっかりやるべきだが、面倒でしょう）
---
# 曲名スクロール時の１文字表示時間（秒）
$MSI = 0.2;
# 曲名先頭の表示時間（秒）
$MTI = 0.5;
# ボリューム変更時、ボリュームを表示し続ける時間（秒）
$VTI = 1;

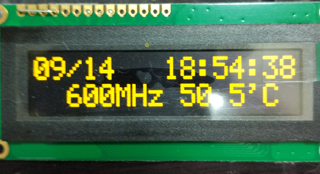

# 時計表示を有効にする場合（再生中)「1」
$TimeDisp = 0;
# 時計やその他情報の切り替え時間（秒）
$DispTime = 2;
# システム情報表示を有効にする場合(再生中)「1」
$DispSys = 0;
# システム情報表示を有効にする場合(停止中)「1」
$SDispSys = 1;
# IPアドレス表示を有効にする場合「1」
$DispIP = 1;
#ＬＡＮのインターフェイス
$ETH = 'eth0';
#$ETH = 'wlan0';
# MPDのホストアドレス
$TgHost = 'localhost';
# MPDのポート
$PortNo = 6600;
# kakasiが返す (hosi), (kigou)などをお好みで置換
@RS = ('hosi|＊', 'kigou|-');
お好きな値に書き換えればよし。
