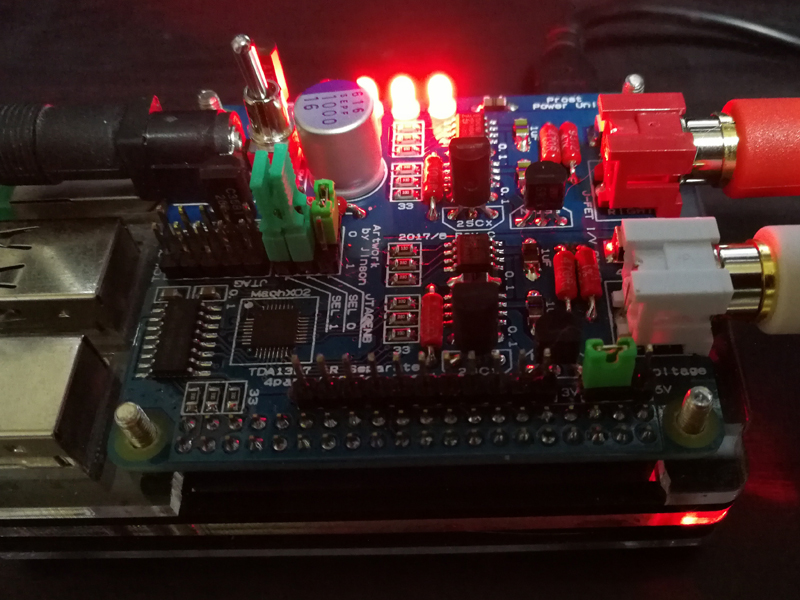

TDA1387 LR分離 シフトパラDAC for Raspberry pi

TDA1387 LR分離 シフトパラDAC for Raspberry pi
Raspberry pi 2, 3, Zero用のNOS DAC. TDA1387を4個使用します。
TDA1387は、L.R.の2チャンネルを1パッケージに封入したDACであるが、クロストーク軽減を狙って、1チップをL,R分離の上でパラにして、Lチャンネル、Rチャンネル専用としています。
さらに、単純なパラ(4パラ)と、シフトパラ(2パラ+2パラ)をジャンパで切り替えできます。
本DACはNOSですので、再サンプリングなどの結果がストレートに出てくるため、音色の変化を色々と楽しむことが可能です。
アイソレータ搭載により、ラズパイとDACを分離給電することで音質の向上を図っています。

本品は、リクロック、アイソーレーターを内包している為、下記基板と組みあわせて使用できませんのでご注意ください。
リクロック + DC/DCボード for jinson ラズパイDAC
リクロック + デジタルアイソレータボード for jinson ラズパイDAC

基板スペック:青レジスト/HASL/70um

・組み立て資料

販売ページへ(スイッチサイエンスさん)
