●TDA1543 + 6DJ8/5670 球ばっふぁ for Raspberry pi
| TDA1543 + 6DJ8/5670 球ばっふぁ for Raspberry pi | |

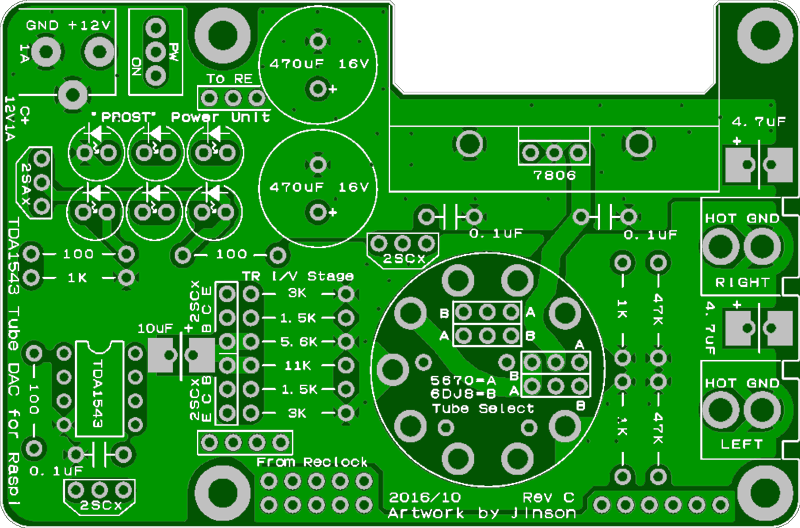

  | Raspberry Pi 2、3用のNOS DACです。TDA1543を1個使用します。 出力バッファとして、6DJ8/5670をカソードフォロアで使用し、B電圧は9 Vと低い電圧に設定しています。これにより、12 Vの電源一つで、真空管サウンドが楽しめます。 6DJ8と5670はピンアサインが異なりますが、ジャンパで切り替えができますので、いろいろな球をお試しいただけます。 電源はRaspberry Piからは供給せず、外部より12 V、1 Aを供給して使用します。 基板スペック：赤レジスト/HASL/70um ・組み立て資料 ・回路図 ・販売ページへ(スイッチサイエンスさん） |
