前にプレゼント基板とした、このLCD基板だけど、

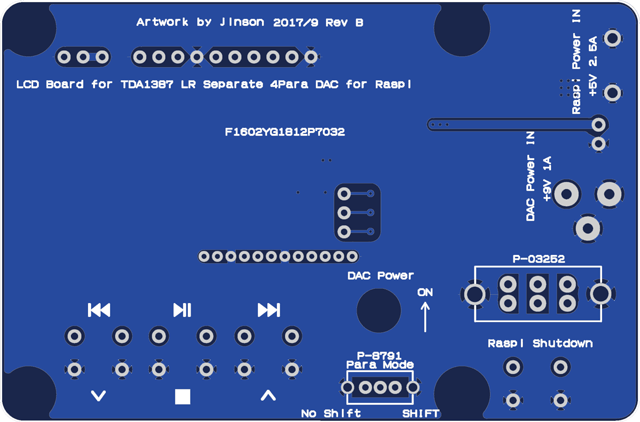

これを、今回頒布予定の「TDA1387 LR分離 4パラ DAC」基板用にCADりなおしてみた。

で、さらに修正を加えて、ラズパイとDACの電源を１個で同時に入り切りできるように。



・このボードから、ラズパイに給電できる。(5V 2.5A以上のACアダプタを使う）
・ラズパイと、DACの電源スイッチを搭載
・DACの電源スイッチ単独操作可能
・シフトモードの変更も基板上から可能。

従来のLCD基板も、「TDA1387 LR分離 4パラ DAC」にもちろん使えるのだが、ケーブルレスでパイルダーオンできるようにしてみた。（15mmのスペーサでフィットすると思う）

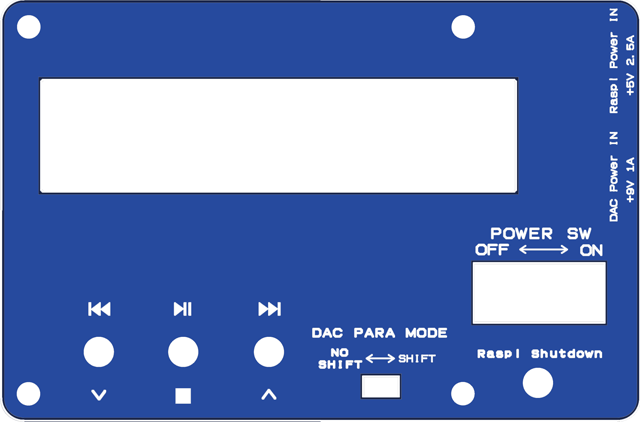

さらにもう一枚、カバー基板をCADった。




で、これ、プレゼント基板にします。


2017/9/9 10:05 編集、追記

基板のレジスト色決定しました。
申し込み期限を追記しました。


プレゼントその３を頒布開始後に追加したので、プレゼントその２しか選べなった人に対して不公平な可能性がある為、プレゼントその２の内容を追加しました。


下記プレゼントその１、２ともに限定数で終了します。（初回ロット分は大丈夫な予定です）

プレゼントその１
今回頒布する「TDA1387 LR分離 4パラ DAC」と同時に、他の基板（Nutubeヘッドフォンアンプ、006PサイズLED電源基板を除く）を1枚購入した人にLCD基板のみプレゼント。
緑レジスト

プレゼントその２
今回頒布する「TDA1387 LR分離 4パラ DAC」と同時に、他の基板（Nutubeヘッドフォンアンプ、006PサイズLED電源基板を除く）を2枚以上購入した人にLCD基板＋カバー基板＋液晶含むLCD基板用部品一式プレゼント。さらに、Nutubeヘッドフォンアンプ、006PサイズLED電源基板の両方をプレゼント。
緑レジスト
黒レジスト
緑レジスト
緑レジスト

プレゼントその３
今回頒布する「TDA1387 LR分離 4パラ DAC」を同時に2枚以上購入した人にLCD基板＋カバー基板＋液晶含むLCD基板用部品一式プレゼント。
緑レジスト
黒レジスト

応募方法
スイッチサイエンスさんからの納品書のスキャン画像（住所と納品番号等みえるように）デジカメ画像可。
を、jinsonあっとtelnet.or.jpまで、「LCD基板プレゼント」という題名で送ってください。　
申し込み期限は、2017/9/15までです。
プレゼントする数をみて製造数を確定しなければいけないので、期限厳守とします。

プレゼント品用意できしだい、送付します。2017/9末を予定しています。
3Dプリンタをつかった部材も出力する都合上、すこし遅くなるかもしれません。ご了承願います。
